2014一级建造师培训通信与广电讲义（六）
作者:鲁班培训 来源:鲁班培训 浏览: 添加日期：2015-07-14
导 言
1. 主要内容
1L410000 通信与广电工程技术
通信与广电工程专业技术
通信与广电专业施工技术
1L420000 通信与广电工程施工管理
1L430000 通信与广电工程施工相关法规与标准
通信与广电工程相关法规
《工程建设标准强制性条文》相关规定
一级建造师注册执业管理规定及相关要求
2．分值分布
考试题型： 单选题、 多选题以及案例分析题。 总分为 160 分， 考试时间 4 个小时。 单项
选择题 20 题， 每题 1 分， 共 20 分。 多项选择题共 10 题， 每题 2 分， 共 20 分。 案例分析题
共 5 题，前三题每题 20 分，后两题每题 30 分，分值为 120 分。
通信与广电工程技术： 主要题型： 单选题、 多选题， 少量案例分析题。 分值大约为 40 多分。
技术部分知识点较多， 内容知识点分散， 需要记忆的东西比较多。 通信部分在考试中占
大部分，广电部分比较少。
通信与广电工程项目管理（重点）：主要题型：案例分析题。分值接近 110 分。
此部分内容在考试中占分值较多， 知识点相对集中， 理解的知识点也相对较多。 项目管
理部分的学习重点在施工准备、质量、安全、进度、成本、环境这几个方面。
通信与广电工程项目施工相关法规与标准： 主要题型： 单选题、 多选题， 可能有案例分析题。
分值约 10 分。
法律标准部分的知识点较多且分散，需要记忆的东西比较多。特点和第一部分相似， 但
考试分值较少。
3. 考试分析
选择题主要考核机电工程技术和法规标准的内容，涉及专业多；对知识点以背记为主。
单项选择每题有 4 个备选项， 只有 1 个最符合题意。 单项选择题难度相对简单。 多项选择每
题有 5 个备选项， 其中有 2 个到 4 个以选项符合题意要求， 每题至少有 1 个错项。 错选则本
题不得分；少选则所选的每个选项得 0.5 分。建议无较大把握的选项不选。
案例分析题的每题都会有一段背景材料，描述一个通信与广电工程的具体情况，然后
设置 5 左右个小问题， 要求考生按要求来回答问题。 主要考核通信与广电工程项目管理部分
知识点，同时用到技术和法规的原理。
答题前要熟读背景材料的内容， 吃透背景材料中的每一句话。 然后分析背景材料所给的
所有条件。 看清问题， 找出问题考察的知识点是解答案例题的关键。 答题要有层次， 卷面要
清楚、整洁。
考试时间分配建议：选择题 30 题用时一个小时左右。案例题前三题每题为 20 分，各
用 25 分钟左右回答，后两题每题为 30 分，各用 30 多分钟回答问题。剩下时间做整个试卷
的检查。
全国一级建造师执业资格考试的命题是以考试大纲及考试教材为依据来进行的。 当年的
考试大纲和考试教材是出题时唯一依据，也是考生复习时的依据。
4. 新教材与大纲
P11 删减内容： 1L411014 通信技术的发展趋势
P19 增加内容： 1L411024 PTN 特点及应用
P41 增加内容： 1L411045 第四代移动通信技术特点
P88 原教材 87 页， 2. 高清晰度电视， 标题下第 3 行， 目前数字电视 ... 日本的 ISDB 删除
P89 原教材 88 页， （二）传输系统的网络化，标题下第 1 行，信息传输的电子媒体... 三
种形式，删除
P93 3. 电视节目编辑系统，标题下第 4 行，内容变动：非线性编辑系统... 的功能
标题下第 7 行，增加一段内容，随着网络结束... 制作网络
P101 增加内容：四、数字电视发射技术
P104 原教材 102 页，二、数字有线电视信号传输等级，删除
P123 增加内容： （三） PTN 设备测试
P169 原教材 166 页， 9. 天线安装，删除
P171 增加内容： 二、 天馈线系统安装， 标题下第 1 行， 安装天馈线系统时... （5） 在射频
感应区内... 保护措施。
P175 三 、 系 统 联 调 和 测 试 ， 标 题 下 第 3 行 ， 增 加 内 容 ： 地 面 数 字 电 视 发 射
机...GB/T28435-2012 中的要求
增加内容： 1L412083 广播电视有线传输工程施工技术
P180 删除内容： 1L412085 广播电视建筑声学施工技术
P182 增加内容：第 6 行， （4）宜分散布置声吸收... 等规范要求。
P186 一、演播室灯光，标题下第 1 段，由原教材“演播室灯光由电源... 五个部分组成”
变动为， ” 演播室灯光系统主要包括... 电缆桥架”
P187 三、配电设施， （一）电源要求，标题下第 1 行，由原教材“1. 电源容量应足够大”
变动为， “1. 演播室灯光的用电量... 应相应减少”
P189 （四） 灯具一般规定， 标题下第 2 点， 由原教材，“《舞台灯光... 安全要求》 GB7000.15”
变动为， “《灯具 第 2-17 部分... 灯具》 GB7000.217-2008”
标题下第 4 点，由原教材， “应符合本规范” 变动为， “应符合《电视演播室... 》
GY5070-2003”
P191 增加内容： （三）电视中心安全播出保障等级
由原教材，“二、广播电视中心配电质量控制... 其他任何地方均与地绝缘”变动为“二、
电视中心供配电系统要求... 接入不同的 UPS 供电回路”
P194 原教材 192 页，案例【1L420011-2】删除
P196 由原教材 1L420020 通信与广电工程施工组织设计编制， 变动为， 1L420020 通信工程
施工准备，整个 1L420020 通信工程施工准备，变化都比较大
P215 由原教材 1L420030 通信工程施工准备， 变动为， 1L420030 通信与广电工程施工组织
设计编制，整个 1L420030 通信与广电工程施工组织设计编制，变化都比较大
P223 1L420041 合理划分施工工序，及 1L420042 编制施工进度计划，变化都比较大
P244 一、 加强队伍建设， 提高企业竞争力， 标题下， 由原教材， 1—5 点， 变动为， 1、 2、
4 点分为一个方面， 3、 5 点分为另一个方面。
P245 2. 开支的审查和批准， 标题下， 第 1 行开头， 变动为， 在施工过程中， 费用必须经过
审查和批准以后才可以开关，特别是各种费用...
3. 外包合同费用的控制，标题下，第 1 行开头，变动为，签订工程分包、材料供应、
设备租赁等各种外包合同时，一定要在合同价格...
P247 倒数第 9 行，增加第（3）点
P248 1L420053 施工成本预算的编制，变动比较大，案例【1L420053】没有变动
P255 二、合理使用安全生产费，变动比较大
P280 原教材二、线路工程质量控制点，标题下第 1—4 段，变动为，换成三个工序图
P283 （十）人（手）孔、电缆通道施工，标题下第 1 行，由原教材“人（手）孔、电缆通
道尺寸符合设计要求” 变动为，“人（手） 孔、 电缆通道尺寸； 基础厚度及... 积水罐
安装位置”，其余不变
P292 删减内容： 1L420077 掌握数理统计方法在工程中的应用
P301 案例【1L420091】，问题增加第（3）个，答案增加第（3）个
P336 第 5 行，第（3）点中，删减“一年（次年 9 月 25 日 ）”
一、竣工材料的收集和编制要求，标题下，整体变动
P340 案例【1L420122】上面，第 5 点下增加一段内容“这个验收程序... 和工程初验”
P345 删减内容： 1L420131 熟悉通信工程建设市场管理 。
其余标题序号依次提前， 如 1L420132 通信工程施工企业资质管理， 变动为， 1L420131
通信工程施工企业资质管理
1L420131 通信工程施工企业资质管理， 标题下第 1 段， 变动为，“参与通信工程建设
的... 和信息化部的有关规定”
P371 1L431011 通信建设管理的有关规定，标题下第 1 段，有变动
一、 城市建设和村镇... 的规定， 标题下增加一段，“国务院于 2009 年 9 月 ... 做出了
规定”
P372 二、对电信管道... 管理要求，标题下，第 1 行开头增加“2005 年 7 月 ... 中规定”
P373 第 4 行，原教材 365 页第 1 行， “《中华人民共和国电信条例》 ... 规定： ” 删除
一、通信网络安全防护规定，标题下第 1 段，增加“工业化和信息化部... 各方主体
的职责”
第二大标题，二、通信网络安全防护各方主体的职责，删除
P375 二、保护网络及信息安全的规定，三、电信网络... 及使用要求，四、违反《通信网
络... 办法》有关规定的处罚，序号安排变动较大，有内容增加
P388 删减内容： 1L431031 国家《广播电视管理条例》和... 的规定
其余标题序号依次提前。
P391 删减内容： 1L431034 熟悉广播电视建设项目设计文件编审规定
P395 原教材中，四、噪声控制要求，标题下第一段第 2 行“ 位于城市范围内 ... 按表
1L431041-2 执行”，及表 1L431041-2 都删除
P397 表 1L431042 有变动
（一）声环境功能区分类，标题下第一段，由原教材“按区域的使用... 具体位置如
下” 变动为， “按区域的使用... 分为五种类型”
P398 第 1 行，原教材 394 页，第 4 行中， “4b 类声环境功能区... 建设项目两侧区域” 删
除
1L432000 通信与广电工程建设标准强制性条文，变动比较大
P436 1L433000 题目有变动，删除了“及相关要求”
P437 1L433002 变动比较大
1L410000通信与广电工程技术
1L411000通信与广电工程专业技术
1L411010 通信网
1L411011通信网的构成
一、通信网及其构成要素（考试重点）
(一）通信网的概念
通信网是由一定数量的节点（终端节点、 交换节点） 和传输系统组织在一起， 按信令或
协议完成任意用户间信息交换。交换的信息包括用户信息（语音、数据、图像等) 、 控制信
息（信令信息、路由信息等) 和网络管理信息三类。 (2009真题考点)
（2009） 通信网中任意两个用户问、 设备间或一个用户和一个设备间均可进行用户信息、（ ）
和网络管理信息的交换。
A．控制信息 B．数据信息
C．图像信息 D．语音信息
参考答案： A
(二）通信网的构成要素
从硬件构成来看，通信网由终端节点、交换节点、业务节点和传输系统构成(2010真题
考点) ，完成通信网的基本功能：接入、交换和传输。软件设施则包括信令、协议、控制、
管理、计费等，它们完成通信网的控制、管理、运营和维护，实现通信网的智能化。
（2010） 通信网从硬件构成来看是由终端节点、业务节点、 ( )和传输系统构成的。
A．接入节点 B．交换节点
C．网络节点 D．控制节点
参考答案： B
1. 终端节点主要功能：
( 1 ) 用户信息的处理。
( 2 ) 信令信息的处理：主要包括产生和识别连接建立、业务管理等所需的控制信息。
2. 交换节点： 通信网的核心设备。 交换节点负责集中、 转发终端节点产生的用户信息， 但不
产生和使用这些信息。主要功能：
( 1 ) 用户业务的集中和接入功能，通常由各类用户接口和中继接口组成。
( 2 ) 交换功能，通常由交换矩阵完成任意入线到出线的数据交换。
( 3 ) 信令功能，负责呼叫控制和连接的建立、监视、释放等。
( 4 ) 其他控制功能，路由信息的更新和维护、计费、话务统计、维护管理等。
3. 业务节点主要功能：
( 1 ) 实现独立于交换节点的业务的执行和控制。
( 2 ) 实现对交换节点呼叫建立的控制。
( 3 ) 为用户提供智能化、个性化、有差异的服务。
4. 传输系统。 传输系统硬件组成： 线路接口设备、 传输媒介、 交叉连接设备等。 传输系统通
常采用多路复用技术，如频分复用、时分复用、波分复用等。
二、通信网的基本结构
通信网络具有信息传送、 信息处理、 信令机制、 网络管理功能。 从功能的角度看， 通信
网分为三部分： 业务网、传送网、支撑网(2011真题考点) 。
(一）业务网：构成一个业务网的主要技术要素包括网络拓扑结构、交换节点设备、编号计
划、 信令技术、 路由选择、 业务类型、 计费方式、 服务性能保证机制等， 其中交换节点设备
是构成业务网的核心要素。 采用不同交换技术的交换节点设备通过传送网互连在一起就形成
了不同类型的业务网。
(二）传送网：具有电路调度、网络性能监视、故障切换等相应的管理功能。构成传送网的
主要技术要素： 传输介质、 复用体制、 传送网节点技术等， 其中传送网节点主要有分插复用
设备（ADM ) 和交叉连接设备（DXC ) 两种类型，它们是构成传送网的核心要素。 传送网节点
也具有交换功能。
(三）支撑网：负责提供业务网正常运行所必需的信令、同步、网络管理、业务管理、运营
管理等(2012真题考点) 功能。支撑网包含同步网、信令网、管理网(2007真题考点) 三部分。
（2012）支撑网具有网络管理、业务管理、运营管理和（ ）等功能。
A 信令传送 B 多媒体传输
C 语音传送 D 电路交换
参考答案： A
（2013） 通信网中常说的支撑网包括信令网、 同步网和（ ）。
A.交换网 B.数字数据网
C.传输网 D. 管理网
参考答案： D
1 . 同步网处于数字通信网的最底层，负责实现网络节点设备之间和节点设备与传输设备之
间信号的时钟同步、帧同步以及全网的网同步。
2 . 信令网在逻辑上独立于业务网，它负责在网络节点之间传送业务相关或无关的控制信息
流。
3 . 管理网的主要目标是通过监视业务网的运行情况，采取各种控和管理手段，充分利用网
络资源，保证通信的服务质量。
三、通信网的类型及拓扑结构
(一）通信网的类型(2006真题考点)
1 . 按业务类型分，分为电话通信网、数据通信网、广播电视网等。
2 . 按空间距离和覆盖范围分，可分为广域网、城域网和局域网。
3 . 按信号传输方式分，可分为模拟通信网和数字通信网。
4 . 按运营方式分，可分为公用通信网和专用通信网。
5 . 按通信的终端分，可分为固定网和移动网。

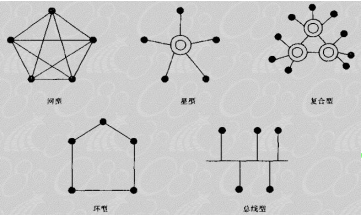

(二） 通信网的拓扑结构： 网状网、 星形网、 环形网、 总线型网、 复合型网（2013真题考点）。
1. 网状网是一种完全互连的网，网内任意两节点间均由直达线路连接， N个节点的网络需要
N(N-1)/2条传输链路。其优点是线路冗余度大，网络可靠性高，任意两点间可直接通信； 缺
点是线路利用率低，网络成本高，另外网络的扩容也不方便，每增加一个节点，就需增加N
条线路。网状结构通常用于节点数目少，又有很高可靠性要求的场合。
2 . 星形网又称辐射网，与网状网相比，增加了一个中心转接节点，其他节点都与转接节点
有线路相连。 N个节点的星形网需要N-1条传输链路。 其优点是降低了传输链路的成本， 提高
了线路的利用率；缺点是网络的可靠性差，一旦中心转接节点发生故障或转接能力不足时，
全网的通信都会受到影响。通常在传输链路费用高于转接设备、可靠性要求又不高的场合，
可以采用星形结构，以降低建网成本。
3 . 复合型网是由网状网和星形网复合而成的。它以星形网为基础，在业务量较大的转接交
换中心之间采用网状网结构， 因而整个网络结构比较经济， 且稳定性较好。 目前在规模较大
的局域网和电信骨干网中广泛采用分级的复合型网络结构。
4 . 总线型网属于共享传输介质型网络，总线型网中的所有节点都连至一个公共的总线上，
任何时候只允许一个用户占用总线发送或接送数据。该结构的优点是需要的传输链路少， 节
点间通信无需转接节点， 控制方式简单， 增减节点也很方便； 缺点是网络服务性能的稳定性
差， 节点数目不宜过多， 网络覆盖范围也较小。 总线结构主要用于计算机局域网、 电信接入
网等网络中。
5 . 环形网中所有节点首尾相连，组成一个环。 N 个节点的环网需要N 条传输链路。环网可
以是单向环， 也可以是双向环。 该网的优点是结构简单， 容易实现， 双向自愈环结构可以对
网络进行自动保护； 缺点是节点数较多时转接时延无法控制， 并且环形结构不好扩容。 环形
结构目前主要用于计算机局域网、光纤接入网、城域网、光传输网等网络中。
（2013）下列网络拓扑描述正确的是： （ ）。
A:总线型网络稳定性好 B:环形结构不好扩容
C:星型网络可靠性能高 D:网状网节点数目少
参考答案： B
1L411012通信传送网的内容
二、多路复用技术
按复用方式的不同，传输系统分为四类： 基带传输系统、频分复用（FDM) 传输系统、 时
分复用（TDM) 传输系统和波分复用（WDM ) 传输系统。
(一）基带传输系统：基带传输是在短距离内直接在传输介质传输模拟基带信号。基带传输
的优点是线路设备简单， 在局域网中广泛使用； 缺点(2010真题考点) 是传输媒介的带宽利用
率不高，不适于在长途线路上使用。
(二）频分复用传输系统
FDM传输系统缺点： 传输模拟信号，需要模拟的调制解调设备，成本高且体积大；难以
集成， 工作的稳定度不高； 由于计算机难以直接处理模拟信号， 导致在传输链路和节点之间
有过多的模数转换，从而影响传输质量。
(三）时分复用传输系统：时分复用利用数字技术的全部优点：差错率低，安全性好，数字
电路高度集成，更高的带宽利用率。有两种时分数字传输体制： 准同步数字体系PDH和同步
数字体系SDH。
(四）波分复用传输系统：波分复用（WDM ) 本质上是光域上的频分复用技术。 WDM将光纤的
低损耗窗口划分成若干个信道，每一信道占用不同的光波频率（或波长）， WDM系统完成的
是透明传输； WDM是网络扩容的理想手段。
三、 SDH传送网
(一）特点

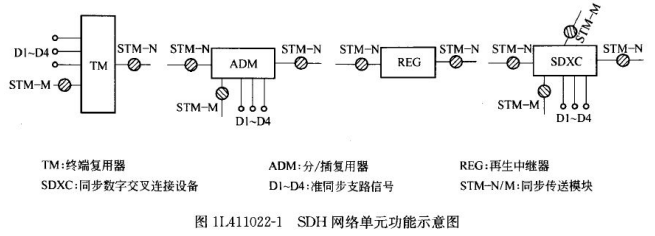

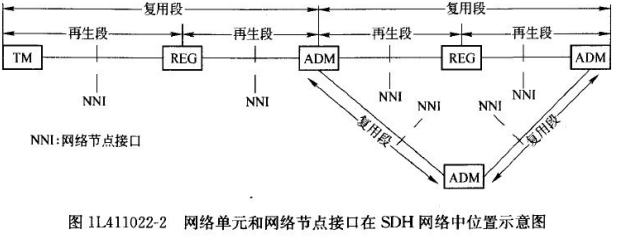

SDH传送网是以同步时分复用和光纤技术为核心的传送网结构，它由分插复用、交叉连
接、信号再生放大等网元设备组成。
1. SDH是一个独立于各类业务网的业务公共传送平台，具有强大的网络管理功能。
2. SDH采用同步复用和灵活的复用映射结构； 有全球统一的网络节点接口， 使得不同厂商设
备间信号的互通、信号的复用、交叉链接和交换过程得到简化。
3. SDH主要优点： 标准统一的光接口；强大的网管功能。
(二）帧结构
1.SDH帧结构以125 us为帧同步周期(2009真题考点) 。 SDH系统中的基本传输速率是STM-1，
其他高阶信号速率均由STM-1 的整数倍构造而成。
（2009） SDH帧结构以（ ） μ s为帧同步周期。
A． 8 B． 32
C． 64 D． 125
参考答案： D
2. STM帧由段开销（SOH)、 管理单元指针（AU-PTR ) 和STM净负荷三部分组成， 段开销用于SDH
传输网的运行、维护、管理和指配，它又分为再生段开销和复用段开销。段开销是保证STM
净负荷正常灵活地传送必须附加的开销。
3. STM净负荷是存放要通过STM帧传送的各种业务信息的地方，它也包含少量用于通道性能
监视、管理和控制的通道开销（POH) 。
4 . 管理单元指针AU—PTR则用于指示STM净负荷中的第一个字节在STM-N 帧内的起始位置。
四、光传送网
(一) 光传送网（OTN) 特点
光传送网是一种以DWDM与光通道技术为核心的新型传送网结构， 它由光分插复用、 光交
叉连接、光放大等网元设备组成。
1. DWDM技术可以不断提高现有光纤的复用度； DWDM技术独立于具体的业务，同一根光纤的
不同波长上接口速率和数据格式相互独立，可以在一个OTN上支持多种业务。
2. OTN可以保持与现有SDH网络的兼容性； SDH系统只能管理一根光纤中的单波长传输， 而OTN
系统既能管理单波长，也能管理每根光纤中的所有波长。
(二） OTN的分层结构， 分成三个子层， 由上至下依次： 光信道层（OCh) 、 光复用段层（OMS) 、
光传输段层（OTS) 。
(三） 网络节点： 实现光网络的关键是要在OTN节点实现信号在全光域上的交换、 复用和选路，
在OTN上的网络节点主要有两类：光分插复用器（OADM ) 和光交叉连接器（OXC) 。
五、 自动交换光网络（ASON) ： 是一种由用户动态发起业务请求， 自动选路， 并由信令控制
实现连接的建立、 拆除， 能自动、 动态完成网络连接， 融交换、 传送为一体的新一代光网络。
ASON的基本设想是在光传送网中引入控制平面， 以实现网络资源的按需分配从而实现光网络
的智能化。
(一） ASON的特点， 相对传统SDH具备以下特点：
1 . 支持端到端的业务自动配置；
2 . 支持拓扑自动发现；
3 . 支持Mesh组网保护，增强了网络的可生存性；
4 . 支持差异化服务，根据客户层信号的业务等级决定所需要的保护等级；
5 . 支持流量工程控制，网络可根据客户层的业务需求，实时动态地调整网络的逻辑拓扑，
实现了网络资源的最佳配置。
(二） ASON的功能结构
ASON 网络由智能网元、 TE 链路、 ASON 域和SPC(2012真题考点) 组成。
(三） ASON的组成: 由三个独立的平面组成， 1 . 控制平面。 2 . 传送平面。 3 . 管理平面。
(四）ASON的接口： ASON在逻辑上可以有用户一网络接口（UNI) 、内部网络一网络接口（I-NNI)
和外部网络一网络接口。
1L411013业务网和支撑网功能及特点
一、业务网的相关内容
(一）电话网
1 . 固定电话网分为本地电话网和长途电话网。 本地电话网由端局、 汇接局和传输链路组成；
长途电话网由长途交换局和传输链路组成。 电话交换局是电话网中的核心， 采用数字程控交
换设备， 每一路电话编码为64kbit/s的数字信号， 占据一次群中的某一时隙， 在信令的控制
下进行时隙交换，从而和各个不同的用户相连。
2 . 移动电话网由移动交换局、基站、中继传输系统和移动台组成。基站和移动台之间为无
线接入方式。
3. IP 电话网通过分组交换网传送电话信号。主要采用语音压缩技术和语音分组交换技术。
(二）数据通信网：由数据终端、传输网络、数据交换和数据处理设备等组成。
1. X.25分组交换网： 采用分组交换技术的可以提供交换链接的数据通信网络。
2 . 数字数据网（DDN) ： DDN是为计算机联网提供固定或半固定的连接数据通道。 DDN的主要
设备包括数字交叉连接设备、 数据复用设备、 接入设备和光纤传输设备。 通过数字交叉连接
设备进行电路调度、电路监控、网络保护，为用户提供高质量的数据传输电路。
3. 帧中继网：帧中继是在X.25网络的基础上发展起来的数据通信网。它取消了逐段的差错
控制和流量控制， 减少了中间节点的处理时间， 同时传输链路的传输速率也有所提高， 减少
了信息通过网络的时间延迟。帧中继网络由帧中继交换机、帧中继接入设备、传输链路、 网
络管理系统组成。提供较高速率的交换数据连接。
4. 计算机互联网： 一类分组交换网， 采用无连接的传送方式。 互联网主要由路由器、 服务器、
网络接入设备、传输链路等组成。路由器是网络中的核心设备，对各分组起到交换的功能，
互联网采用IP协议把信息分解形成由IP协议规定的IP数据报， 同时对地址进行分配， 按照分
配的IP地址对分组进行路由选择，实现对分组的处理和传送。
(三）综合业务数字网（ISDN) ： 综合业务数字网有窄带和宽带两种。
二、 支撑网相关内容： 保障业务网正常运行、 增强网路功能、 提高网路服务质量的支撑网路。
支撑网是现代电信网运行的支撑系统。支撑网包括信令网、同步网、电信管理网等。
(一）信令网：由信令点（SP) ，信令转接点（STP) 和信令链路组成。 (二）同步网
1. 数字网同步和数字同步网
( 1 ) 在数字通信网内，使网中各个单元使用某个共同的基准时钟频率，实现各网元时钟间
的同步， 称为网同步。 数字网同步的方式很多， 其中准同步方式是指在一个数字网中各个节
点， 分别设置高精度的独立时钟， 这些时钟产生的定时信号以同一标称速率出现， 而速率的
变化限制在规定范围内，故滑动率是可以接受的。通常国际通信时采用准同步方式。目前，
我国及世界上多数国家的国内数字网同步都采用主从同步方式。
2. 同步网的等级结构：我国数字同步网的等级分为4级。
(1) 第一级是基准时钟（PRC) ，是我国数字网中最高质量的时钟，是其他所有时钟的定时基
准。
(2) 第二级是长途交换中心时钟， 装备GPS接收设备及有保持功能的高稳定时钟， 构成高精度
区域基准时钟（LPR) ，该时钟分为A 类和B类。
(3) 第三级时钟是有保持功能的高稳定度晶体时钟，其频率偏移率可低于二级时钟。通过同
步链路与二级时钟或同等级时钟同步。设置在汇接局(Tm) 和端局（C5) 。
(4) 第四级时钟是一般晶体时钟，通过同步链路与第三级时钟同步，设置于远端模块、数字
终端设备和数字用户交换设备。
3 . 大楼综合定时供给系统（BITS) 和定时基准的传输
( 2 ) 定时基准有三种传输方式： (2006真题考点) 第一种是采用PDH 2Mbit/s专线。第二种是
采用PDH 2Mbit/s带有业务的电路。第三种是采用SDH线路码传输定时基准信号。
(三）电信管理网
1 . 电信管理网的主要功能：根据各局间的业务流向、流量统计数据有效地组织网络流量分
配； 根据网络状态， 经过分析判断进行调度电路、 组织迂回和流量控制等， 以避免网络过负
荷和阻塞扩散； 在出现故障时根据告警信号和异常数据采取封闭、 启动、 倒换和更换故障部
件等，尽可能使通信及相关设备恢复和保持良好运行状态。
2. 电信管理网主要包括网络管理系统、 维护监控系统等， 由操作系统、 工作站、 数据通信网、
网元组成。
1L411020光传输系统
1L411021光纤通信系统的构成
一、光纤通信系统
1. 光纤通信系统由光发射机、光纤线路（包括光缆和光中继器）和光接收机组成。
2. 光纤通信系统通常采用数字编码、强度调制、直接检波等技术。
二、光传输媒质（考试重点）
1. 光纤由单根玻璃纤芯、 紧靠纤芯的包层、 一次涂覆层以及套塑保护层组成。 纤芯和包层由
两种光学性能不同的介质构成， 内部的介质对光的折射率比环绕它的介质的折射率高， 因此
会发生光全反射现象。
2. 光在光纤中传播，会产生信号的衰减和畸变，原因是光纤中存在损耗和色散(2009、 2012
真题考点) 。损耗和色散是光纤最重要的两个传输特性，它们直接影响光传输的性能。
(1) 光纤传输损耗：光纤自身的损耗主要有吸收损耗和散射损耗(2011真题考点) 。散射损耗
是因为材料的折射率不均勻或有缺陷、 光纤表面畸变或粗糙造成的， 主要包含瑞利散射损耗、
非线性散射损耗和波导效应散射损耗。在光纤通信系统中还存在非自身原因的一些损耗， 包
括连接损耗、弯曲损耗和微弯损耗等。
（2012）光信号在光纤中传输产生（ ）会导致信号畸变。
A 损耗 B 色散
C 折射 D 反射
参考答案： B
(2) 光纤传输色散： 色散是波形畸变， 使得通信质量下降， 从而限制了通信容量和传输距离。
降低光纤的色散， 对增加光纤通信容量， 延长通信距离， 发展高速40Gb/s光纤通信和其他新
型光纤通信技术都是至关重要的。
三、光传输设备： 光发送机、光接收机、光中继器。
1. 光发送机： 光源是光发送机的关键器件， 它产生光纤通信系统所需要的载波； 输入接口在
电/光之间解决阻抗、功率及电位的匹配问题；线路编码包括码型转换和编码；调制电路将
电信号转变为调制电流，以便实现对光源输出功率的调节。
2. 光接收机： 光接收机的作用是把经过光纤传输后， 脉冲幅度被衰减、 宽度被展宽的弱光信
号转变为电信号，并放大、再生恢复出原来的信号。
3. 光中继器：光信号恢复再生，以便继续传输。再生光中继器有两种类型：一种是光-电-
光中继器；另一种是光-光中继器。
四、光通信系统传输网技术体制
(一）准同步数字体系（PDH) 的弱点
1. 只有地区性的数字信号速率和帧结构标准， 没有世界性标准。 北美、 日本、 欧洲三个标准
互不兼容，造成国际互通的困难。
2. 没有世界性的标准光接口规范， 各厂家自行开发的光接口无法在光路上互通， 限制了联网
应用的灵活性。
3. 复用结构复杂，缺乏灵活性，上下业务费用高，数字交叉连接功能的实现十分复杂。
4. 网络运行、管理和维护（OAM ) 主要靠人工的数字信号交叉连接和停业务测试，复用信号
帧结构中辅助比特严重缺乏，阻碍网络OAM能力的进一步改进。
5. 由于复用结构缺乏灵活性， 使得数字通道设备的利用率很低， 非最短的通道路由占了业务
流量的大部分，无法提供最佳的路由选择。
(二）同步数字体系（SDH) 的特点
1 . 使三个地区性标准在STM-1等级以上获得统一，实现了数字传输体制上的世界性标准。
2 . 采用了同步复用方式和灵活的复用映射结构， 使网络结构得以简化， 上下业务十分容易，
也使数字交叉连接的实现大大简化。
3 .SDH帧结构中安排了丰富的开销比特，使网络的OAM能力大大加强。
4 . 有标准光接口信号和通信协议，光接口成为开放型接口满足多厂家产品环境要求，降低
了联网成本。
5 . 与现有网络能完全兼容，还能容纳各种新的业务信号，即具有完全的后向兼容性和前向
兼容性。
6 . 频带利用率较PDH有所降低。
7 . 宜选用可靠性较高的网络拓扑结构，降低网络层上的人为错误、软件故障乃至计算机病
毒给网络带来的风险。
五、光波分复用（WDM)
2 . 采用WDM技术可以充分利用单模光纤的巨大带宽资源（低损耗波段） ， 在大容量长途传输
时可以节约大量光纤。 波分复用通道对数据格式是透明的， 即与信号速率及电调制方式无关，
是理想的扩容手段，也是引入宽带新业务的方便手段。
1L411022 SDH设备的构成及功能
SDH传输网是由基本的SDH网络单元（NE) 和网络节点接口（NNI) 组成，通过光纤线路或
微波设备等连接，进行同步信息接收/传送、复用、分插和交叉连接的网络。它具有全世界
统一的网络节点接口， 从而简化了信号的互通以及信号的传输、 复用、 交叉连接和交换的过
程；有一套标准化的信息结构等级，称为同步传送模块STM-N( N = l， 4， 16， 6 4. ..) ,
具有一种块状帧结构，允许安排丰富的开销比特用于网络的OAM。
一、 SDH的基本网络单元（考试重点）
构成SDH系统的基本网元主要有同步光缆线路系统、终端复用器（TM) 、分插复用器（ADM) 、
再生中继器（REG ) 和同步数字交叉连接设备（SDXC) 。
1 . 终端复用器（TM): TM是SDH基本网络单元中最重要的网络单元之一，它的主要功能是将
若干个PDH低速率支路信号复用成STM-1帧结构电（或光）信号输出，或将若干个STM-n信号
复用成STM-N (n<N) 光信号输出，并完成解复用的过程。
(2006、 2013真题考点)

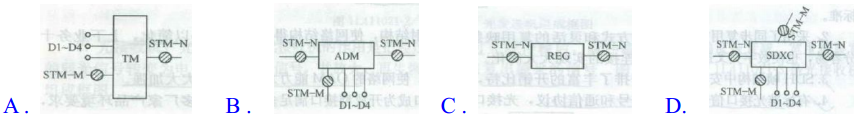

（2013） SDH 的基本单元中属于分插复用器的是（ ）。
参考答案： B
2 . 分插复用器（ADM): ADM是SDH传输系统中最具特色、应用最广泛的基本网络单元。 ADM
将同步复用和数字交叉连接功能集于一体， 能够灵活地分插任意群路、 支路和系统各时隙的
信号，使得网络设计有很大的灵活性。 ADM除了有信号复用和解复用功能外，它的时隙保护
功能，可以使得电路的安全可靠性大为提高。
3 . 再生中继器（REG ): 较大衰减和色散畸变的光脉冲信号，转换成电信号后，进行放大、
整形、 再定时、 再生成为规范的电脉冲信号， 经过调制光源变换成光脉冲信号， 送入光纤继
续传输，以延长通信距离。
4 . 同步数字交叉连接设备（SDXC): SDXC是SDH网的重要网元，是进行传送网有效管理、实
现可靠的网络保护/恢复， 以及自动化配线和监控的重要手段。 其主要功能是实现SDH设备内
支路间、群路间、支路与群路间、群路与群路间的交叉连接，还兼有复用、解复用、配线、
光电互转、 保护恢复、 监控和电路资料管理等多种功能。 其核心部分是具有强大交叉能力的
交叉矩阵。
三、基本网络单元的连接（考试重点）
(一）网络拓扑结构： 线形、星形、 环形、树形、网孔形。
(二）网络组网实例及网络分层： (2006、 2007、 2011真题考点)
1 . 再生段：再生中继器（REG). 与终端复用器（TM) 之间、再生中继器与分插复用器（ADM )
或再生中继器与再生中继器之间，这部分段落称再生段。再生段两端的REG、 TM 和ADM称为
再生段终端。
2 . 复用段：终端复用器与分插复用器之间以及分插复用器与分插复用器之间称为复用段。
复用段两端的TM 及ADM称为复用段终端。
3 . 数字段：两个相邻数字配线架（或其等效设备）之间用于传送一种规定速率的数字信号
的全部装置构成一个数字段。
(2007)在数字通信网中，网元 n1 与 n4 之间的段落属于（ ）。
A．再生段 B．复用段
C．数字段 D．中继段
参考答案： B
1L411023 DWDM设备的构成及功能
一、 DWDM工作方式
(一）按传输方向的不同可分为双纤单向传输系统、单纤双向传输系统
(二）从系统的兼容性方面考虑可分为集成式系统、开放式系统
二、 DWDM系统主要网元及其功能
DWDM系统主要网络单元有： 光合波器（OMU) 、光分波器（ODU) 、光波长转换器（OTU) 、
光纤放大器（OA) 、光分插复用器（OADM) 、光交叉连接器（OXC) 。
1 . 光合波器（OMU ): 光合波器功能是将不同波长的光信号耦合在一起，传送到一根光纤里
进行传输。要求合波器插入损耗及其偏差要小，信道间串扰小，偏振相关性低。
2 . 光分波器（ODU): 光分波器在系统中所处的位置与光合波器相互对立， 光分波器在系统的
接收端， 所起的作用是将耦合在一起的光载波信号按波长， 将各波道的信号相互独立地分开，
并分别发送到相应的低端设备。对其要求和其主要类型与光合波器类同。
3 . 光波长转换器（OTU) （2012、 2013真题考点) : 光波长转换器根据其所在DWDM系统中的位
置， 可分为发送端OTU、 中继器使用OTU和接收端OTU。 发送端OTU主要作用是将终端通道设备
送过来的宽谱光信号，转换为满足WDM要求的窄谱光信号，因此其不同波道OTU的型号不同。
中继器使用OTU主要作为再生中继器用， 除执行光/ 电/光转换、 实现3R功能外， 还有对某些
再生段开销字节进行监视的功能。接收端OTU主要作用是将光分波器送过来的光信号转换为
宽谱的通用光信号，以便实现与其他设备互联互通。一般情况下接收端不同波道OTU是可以
互换的（收发合一型的不可互换）。
（2012） 80波的波分复用系统中，用到的数量最多的单元是（ ） 。
A OMU B ODU
C OTU D OADM
参考答案： C
4 . 光纤放大器（0A): 光纤放大器是一种不需要经过光/ 电/光变换而直接对光信号进行放大
的有源器件。它能高效补偿光功率在光纤传输中的损耗，延长通信系统的传输距离。
5 . 光分插复用器（OADM ): 其功能类似于SDH系统中的ADM设备，将需要上下业务的波道采用
分插复用技术终端至附属的OTU设备，直通的波道不需要过多的附属OTU设备。
6 . 光交叉连接器（OXC): 光交叉连接器是实现全光网络的核心器件，其功能类似于SDH系统
中的SDXC， 差别在于OXC是在光域上实现信号的交叉连接功能， 它可以把输入端任一光纤（或
其各波长信号） 可控地连接到输出端的任一光纤（或其各波长信号） 中去。 通过使用光交叉
连接器，可以有效地解决有的DXC的电子瓶颈问题。
1L411024 PTN特点及应用
PTN(分组传送网) ，只要是基于分组交换技术，并能够满足传送网对于运行维护管理
(OAM) 、保护和网管等方面的要求，就可以称为PTN。
(一） 分组传送网（PTN) 的技术特点： PTN是最重要的两个特性是分组和传送。 PTN以IP为内
核，通过以太网为外部表现形式的业务层和WDM等光传输媒质设置一个层面。
主要特点： 1 . 可扩展性； 2 . 高性能OAM机制； 3 . 可靠性； 4 . 灵活的网络管理； 5 . 统计复
用； 6 . 完善的QoS机制； 7 . 多业务承载； 8 . 高精度的同步定时。
(二）分组传送网（PTN) 的分层结构： 通道层、通路层和传输媒介层三层结构
(三） PTN的功能平面： 传送平面、管理平面和控制平面三层。
(四） PTN的关键技术： 1. 通用分组交叉技术； 2. 可扩展型技术； 3. 运营管理和维护技术； 4.
多种业务承载和接入； 5. 网络级生存性技术； 6. QoS保证技术； 7. 频率和时间同步技术。
1L411030微波和卫星传输系统
1L411031 SDH数字微波系统构成
二、 SDH数字微波中继通信系统的组成： 一条SDH数字微波通信系统由端站、枢纽站、分路
站及中继站组成。一条SDH数字微波通信系统的波道配置一般由一个或一个以上的主用波道
和一个备用波道组成，简称N+1。
三、数字微波站的基本组成： 一个完整的微波站由天线、馈线及分路系统、收发信机设备、
调制解调设备、复用设备、基础电源及其自动控制设备等组成。
1L4H032微波信号的衰落及克服方法
一、 电磁波衰落的分类： (一） 大气吸收衰落。 (二） 雨雾引起的散射衰落。 (三） 闪烁衰落。
(四） K型衰落：又叫多径衰落。 (五）波导型衰落
二、电磁波衰落对微波传输的影响： 1 . 平衰落。 2 . 频率选择型衰落。
三、克服电磁波衰落的方法： 1 . 利用地形地物削弱反射波的影响。 2 . 将反射点设在反射系
数较小的地面。 3 . 利用天线的方向性。 4 . 用无源反射板克服绕射衰落。 5 . 分集接收。
1L411033卫星通信网络结构及工作特点
二、 VSAT卫星通信网
VSAT是英文“甚小口径终端” 的缩写， 简称小站。 VSAT卫星通信是指利用大量小口径天
线的小型地球站与一个大型地球站协同工作组成的卫星通信网。
(一） VSAT网络的主要特点(2012真题考点)
1 . 设备简单，体积小，耗电少，造价低，安装、维护和操作简单，集成化程度高，智能化
功能强，可无人操作。
2 . 组网灵活，接续方便，独立性强，一般作为专用网，用户享有对网络的控制权。网络结
构模块化， 易于扩展和调整两络结构。 可以适应用户业务量的增长以及用户使用要求的变化。
3 . 通信效率高，性能质量好，可靠性高，通信容量可以自适应，适用于多种数据率和多种
业务类型，即能够传输综合业务，便于向ISDN过渡。
4 . 可以建立直接面对用户的直达电路，它可以与用户终端直接接口，避免了一般卫星通信
系统信息落地后还需要地面线路引接的问题。
5. VSAT站很多，但各站的业务量较小。
6 . 有一个较强的网管系统，互操作性好，可使用不同标准的用户跨越不同地面网而在同一
个VSAT网内进行通信。
(2012)VAST卫星通信网络具有互操作性好和（ ）等优点。
A 传播时延小 B 智能化功能强
C 保密性好 D 通信容量可自适应 E 网络结构易调整
参考答案： BDE
(二） VSAT网络结构
VSAT网络主要由通信卫星、网络控制中心、主站和分布在各地的用户VSAT小站(2013真
题考点) 组成。
4.VSAT小站是用户终端设备， 主要由天线、 射频单元、 调制解调器、 基带处理单元、 网络控
制单元、接口单元等组成。在VS AT网络中的主要结构： 星形网络、网形网络、混合网络。
( 1 ) 星形网络，各VSAT仅与主站卫星直接联系， VSAT之间不能通过卫星相互通信。主站是
星形网络的中心。
( 2 ) 网形网，网络中的各VSAT彼此之间可以通过卫星直接沟通，它是中心的、分散的网络
结构。网络中各VSAT均具有双向传输功能。
( 3 ) 混合网，它在传输实时要求高的业务时，采用网形结构，而在传输实时性要求不高的
业务时， 采用星形结构； 当进行点对点通信时采用网形结构， 当进行点对多点通信时采用星
形结构。
1L411040移动通信系统
1L411041移动通信系统的构成
一、移动通信特点
1 . 移动通信由无线和有线两部分组成。无线部分提供用户终端的接入；有线部分完成网络
功能，包括交换、用户管理、漫游、鉴权等，构成公众陆地移动通信网。
二、移动通信的发展历程
1 . 第一代移动电话系统是模拟系统，有美国的高级移动电话业务(AMPS) 和英国的全接入移
动通信系统(TACS) 。
2 . 第二代移动电话系统是数字蜂窝移动通信系统。一种是TDMA，另一种是CDMA。 TDMA体制
的代表是欧洲的GSM系统， CDMA体制的代表是美国的IS-95系统。
3. IMT-2000支持的网络成为第三代移动通信系统，形成了WCDMA、 CDMA2000、 TDSCDMA三大
主流标准。大唐电信代表中国提出的TDSCDMA标准采用了TDD模式，支持不对称业务。
四、移动通信网络构成（考试重点）
(一） 2G移动通信系统的网络构成： 移动交换子系统（NSS) 、操作维护子系统（OSS) 、基站
子系统（BSS) 和移动台（MS) 四大部分组成。
1 . 移动交换子系统NSS：主要完成话务的交换功能，管理用户数据和移动性所需的数据库。
NSS子系统的主要作用是管理移动用户之间的通信和移动用户与其他通信网用户之间的通
信。 NSS主要由移动交换中心（MSC) 、操作维护中心（OMC) 以及移动用户数据库所组成。
( 1 ) 移动交换中心（MSC ) ：完成通话接续、计费以及BSS和MSC之间的切换和辅助性的无线
资源管理、移动性管理等功能。
( 2 ) 移动用户数据库(2007真题考点) ：存储管理部门用于移动用户管理的数据、 MSC所管辖
区域中的移动台的相关数据以及用于系统的安全性管理和移动台设备参数信息。具体包括:
移动用户识别号码、访问能力、用户类别、补充业务、用户号码、移动台的位置区信息、 用
户状态和用户可获得的服务、 鉴权用户身份的合法性等内容， 另外还具有对无线接口上的语
音、数据、信令信号进行加密以及对移动设备的识别、监视、闭锁等功能。
2 . 操作维护子系统OSS： 对整个网络进行管理和监控。 通过它实现对网内各种部件功能的监
视、状态报告、故障诊断等功能。
3 . 基站子系统BSS： 分为基站收发信台（BTS) 以及基站控制器（BSC) 。 BTS负责无线传输，
BSC负责控制与管理。 一个BSS系统由一个BSC与一个或多个BTS组成，一个BSC可以根据话务
量需要控制多个BTS。
( 1 ) 基站控制器（BSC) 是基站系统（BSS) 的控制部分，在BSS中起交换作用。 BSC—端可与
多个BTS相连， 另一端与MSC和操作维护中心OMC相连， BSC面向无线网络， 负责完成无线网络
管理、无线资源管理及无线基站的监视管理；控制移动台和BTS之间无线连接的建立、接续
和拆除等管理； 控制完成移动台的定位、 切换和寻呼， 提供语音编码、 码型变换和速率适配
(2009真题考点) 等功能，并能完成对基站子系统的操作维护功能。 BSS中的BSC所控制的BTS
数量随业务量的大小而有所改变。
（2009） 基站控制器（BSC）主要负责完成（ ）及无线基站的监视管理。
A．移动性管理 B．无线网络管理
C．用户数据管理 D．无线资源管理 E．安全性管理
参考答案： BD
( 2 ) 无线基站（BTS) 是基站子系统（BSS) 的无线部分， BTS在系统中的位置处于MS与BSC之
间，与BTS直接相关的是无线接口。基站（BTS ) 是由基站控制器BSC控制，服务于某个小区
的无线收发信设备， 完成BSC与无线信道之间的转换， 实现BTS与移动台MS之间通过空中接口
的无线传输以及相关的控制功能。
4 . 移动台MS： 由移动终端和客户识别卡（SIM卡） 组成。 移动终端可完成语音编码、 信道编
码、信息加密、信息的调制和解调、信息发射和接收等功能； SIM卡存有认证客户身份所需
的所有信息，并能执行一些与安全保密有关的重要信息，以防止非法客户进入网路。 SIM卡
还存储与网路和客户有关的管理数据。
(二） 3G移动通信系统的网络构成和工作模式
1.3G移动通信系统的网络构成: 由用户设备（UE) 、无线接入网（UTRAN ) 和核心网三部分组
成。
2. 3G移动通信系统的工作模式: 频分数字双工（FDD) 模式和时分数字双工（TDD ) 模式。
(1) FDD是上行和下行的传输分别使用分离的两个对称频带的双工模式，需要成对的频率，
通过频率来区分上、 下行。 对于对称业务（如语音） 能充分利用上下行的频谱， 但对于非对
称的分组交换数据业务（如互联网），由于上行负载低，频谱利用率则大大降低。
WCDMA和CDMA2000采用FDD方式，需要成对的频率规划。 WCDMA即宽带CDMA技术。 WCDMA
的基站间同步是可选的， 而CDMA2000的基站间同步是必需的， 因此需要全球定位系统（GPS) 。
以上两点是WCDMA和CDMA2000最主要的区别(2010真题考点) 。在其他关键技术方面，例如功
率控制、软切换、扩频码以及所采用的分集技术等都是基本相同的。
(2010)WCDMA 和 CDMA2000 的主要区别在于( )。
A．切换技术 B．功率控制
C．分集技术 D．基站间同步
参考答案： D
(2) TDD是上行和下行的传输使用同一频带的双工模式，根据时间来区分上、下行并进行切
换， 物理层的时隙被分为上、 下行两部分， 不需要成对的频率， 上下行链路业务共享同一信
道， 可以不平均分配， 特别适用于非对称的分组交换数据业务。 TD-SCDMA采用TDD、TDMA/CDMA
多址方式工作，其基站间必须同步，适合非对称数据业务。
1L411042 CDMA和GSM网络特点
一、 GSM移动通信系统
(一）工作频段及频道间隔：我国GSM通信系统采用900MHz和1800MHz两个频段。相邻两频道
间隔为200kHz。 每个频道采用时分多址接入方式， 分为8个时隙， 即8个信道。 每个用户使用
一个频道中的一个时隙传送信息。
(二）频率复用： GSM无线网络规划基本上采用4× 3频率复甩方式。
(三） GSM采用的多址技术： 频分多址技术（FDMA ) 和时分多址技术(2011真题考点) (TDMA) 。
(四） GSM信道：分为物理信道和逻辑信道。逻辑信道又分为业务信道和控制信道两大类。
1 . 业务信道（TCH) 。
2 . 控制信道: 用于传送信令或同步数据。又把控制信道定义成广播、公共及专用三种控制
信道。 广播信道（BCH ) 可细分为频率校正信道（FCCH)、 同步信道（SCH)、 广播控制信道（BCCH );
公共控制信道（CCCH) 可细分为寻呼信道(PCH) 、随机接入信道（RACH) 、接入许可信道（AGCH );
随路控制信道（DCCH) 可细分为独立专用控制信道（SDCCH) 、慢速随路控制信道（SACCH) 、
快速随路控制信道(FACCH) 。
(五） GSM通信系统的构成： 主要由移动交换子系统（NSS)、 基站子系统（BSS ) 和移动台（MS)
三大部分组成。
(六）切换：处于通话状态的移动用户从一个BSS移动到另一个BSS时，切换功能保持移动用
户已经建立的链路不被中断。 切换包括BSS内部切换、 BSS间的切换和NSS间的切换。 其中BSS
间的切换和NSS间的切换都需要由MSC来控制完成，而BSS内部切换由BSC控制完成。
二、 CDMA通信系统
(一） CDMA工作频段： CDMA是用编码区分不同用户，可以用同一频率、相同带宽同时为用户
提供收发双向的通信服务。
(三） CDMA信道： CDMAIS-95A中主要有开销信道和业务信道两类信道。 导频信道、 寻呼信道、
同步信道、接入信道统称为开销信道。
导频信道、 寻呼信道、 同步信道、 业务信道构成前向信道； 接入信道、 业务信道构成反
向信道(2010真题考点) 。
(2010)CDMAIS 一 95A 的前向信道由(ABDE)构成。
A．导频信道 B．寻呼信道
C．接入信道 D．同步信道 E．业务信道
参考答案： ABDE
(五） CDMA切换(2006真题考点)
与GSM的硬切换相比， CDMA移动台在通信时可能发生同频软切换、同频同扇区间的更软
切换以及不同载频间的硬切换。 所谓软切换是指移动台开始与一个新的基站联系时， 并不立
即中断与原基站间的通信， 当与新的基站取得可靠通话后， 再中断与原基站的通信。 这使得
CDMA相对GSM在切换成功率方面大大提高。
(六） CDMA的优点(2007真题考点) 和TDMA相比： 1 . 系统容量大。 2 . 系统通信质量更佳。 3 .
频率规划灵活。 4 . 频带利用率高。 5 . 适用于多媒体通信系统。 6.CDMA手机的备用时间更长。
1L411043第三代移动通信网络特点
3G有WCDMA、 CDMA2000、 TDSCDMA三种制式。
一、 CDMA2000网络特点： 1 . 自适应调制编码技术。 2 . 前向链路快速功率控制技术。 3 . 移
动IP技术。 4 . 前向链路时分复用。 5 . 速率控制。 6 . 增强的电池续航能力。 7 . 软切换。 CDMA
系统采用软切换技术“先连接再断开” ，克服了硬切换容易掉话的缺点。
二、 TD-SCDMA网络特点
1. TDSCDMA系统中由于采用了TDD的双工方式。 TDSCDMA系统集合CDMA、 FDMA、 TDMA三种多址
方式于一体， 使得无线资源可以在时间、 频率、 码字这三个维度进行灵活分配， 也使得用户
能够被灵活地分配在时间、频率、码字这三个维度，从而降低系统的干扰水平。
6. TD-SCDMA系统的接力切换概念不同于硬切换与切换。在切换之前，目标基站可以通过系
统对移动台的精确定位技术， 获得移动台比较精确的位置信息， 在切换过程中， UE断开与原
基站的连接之后，能迅速切换到目标基站。接力切换可提高切换成功率，与软切换相比， 可
以克服切换时对邻近基站信道资源的占用，能够使系统容量得以增加。
1L411044移动多媒体技术及应用
3G除可以承载更高品质的语音业务以外， 3G还能够全面支持包括高速互联网接入、无线
音乐等更加丰富的移动多媒体业务应用。
7. 手机电视，主要有三种实现方式：
( 1 ) 利用卫星广播网络方式。
( 2 ) 利用移动通信网络方式。
( 3 ) 利用地面数字电视广播网络与移动通信网络相结合方式。
1L411045第四代移动通信技术特点
一、 4G无线通信目标(2007、 2009真题考点： 3G目标、速率)
1 . 提供更高的传输速率（室内为100Mbps〜lGbps，室外步行为数十至数百Mbps，车速为数
十Mbps，信道射频带宽为数十MHz，频谱效率为几到数十bps/Hz) 。
2. 支持更高的终端移动速度（250km/h) 。
3. 全IP网络架构、承载与控制分离。
4. 提供无处不在的服务、异构网络协同。
5. 提供更为丰富的分组多媒体业务。
二、 4G系统网络结构
4G移动系统网络结构可分为三层： 物理网络层、 中间环境层、 应用网络层。 物理网络层
提供接入和路由选择功能，它们由无线和核心网的结合格式完成。中间环境层的功能有QoS
映射、地址变换和安全性管理等。
三、 4G关键技术
1. OFDM多载波技术。 2. MIMO多天线技术。 3. OTDM链路自适应技术。 4. SA智能天线。
四. 4G的主要优势： 1 . 通信速度更快。 2 . 网络频谱更宽。 3 . 通信更加灵活。 4 . 智能性能
更高。 5 . 兼容性能更平滑。 6 . 提供各种增值服务。 7 . 实现更高质量的多媒体通信。 8 .
频率使用效率更高。 9 . 通信费用更加便宜。
五. 4G技术标准
目前4G标准有5种： LTE-Advanced和WirelessMAN-Advanced、 WiMax、 HSPA+、 LTE。
(一） LTE： LTE (Long Term Evolution, 长期演进）项目是3G的演进。目前的WCDMA网络的升
级版HSPA和HSPA+均能够演化到LTE这一状态，包括中国自主的TD-SCDMA网络也将绕过HSPA
直接向LTE演进，所以这一4G标准获得了最大的支持，也将是未来4G标准的主流。
(二） LTE-Advanced： LTE-Advanced就是LTE技术的升级版。 LTE-Advanced的入围，包含TDD
和FDD两种制式，其中TDSCDMA将能够进化到TDD制式，而WCDMA网络能够进化到FDD制式。移
动主导的TDSCDMA网络期望能够直接绕过HSPA+网络而直接进入到LTE。
(三） WiMax： 即全球微波互联接入， WiMax的另一个名字是IEEE 802.16。 提供的最高接入速
度是70M，这个速度是3G所能提供的宽带速度的30倍。 WiMax逐步实现宽带业务的移动化， 而
3G则实现移动业务的宽带化， 两种网络的融合程度会越来越高， 这也是未来移动世界和固定
网络的融合趋势。
802.16所使用的频谱可能比其他任何无线技术更丰富， WiMax具有以下优点：
(1) 对于已知的干扰，窄的信道带宽有利于避开干扰，而且有利于节省频谱资源。
(2) 灵活的带宽调整能力，有利于运营商或用户协调频谱资源。
(3) WiMax所能实现的50km的无线信号传输距离是无线局域网所不能比拟的，网络覆盖面积
是3G发射塔的10倍， 只要少数基站建设就能实现全城覆盖， 能够使无线网络的覆盖面积大大
提升。
不过WiMax网络虽然在网络覆盖面积和网络的带宽上优势巨大，但是其移动性却有着先
天的缺陷，无法满足高速（> 50km/h ) 下的网络的无缝链接，从这个意义上讲， WiMax还无
法达到3G网络的水平，严格地说并不能算作移动通信技术，而仅仅是无线局域网的技术。
(四） HSPA+
HSPA+： 高速下行链路分组接入技术， 而 HSU-PA即为高速上行链路分组接入技术， 两者
合称为HSPA技术。
(五） WirelessMAN-Advanced： 是WiMax的升级版。目前的WirelessMAN-Advanced有5种网络
数据规格，其中极低速率为16kbps，低速率数据及低速多媒体为144kbps，中速多媒体为
2Mbps，高速多媒体为30Mbps，超高速多媒体则达到了 30Mbps〜lGbps。
1L411050 交换系统
1L411051交换系统分类及特点
交换系统主要分为电路交换、报文交换和分组交换系统。
一、 电路交换
(一）工作原理：必须经历建立电路阶段、传送数据或语音阶段和拆除电路阶段三个阶段，
电路交换属于电路资源预分配系统，有空分交换和时分交换两种交换方式(2010真题考点) 。
(2010)电路交换系统有( )和时分交换两种方式。
A．分组交换 B．报文交换
C．空分交换 D．帧中继交换
参考答案： C
(二）电路交换的特点(2007真题考点) ： 可提供一次性无间断信道。当电路接通以后，形成
类似于专线电路，不干预信息的传输，给用户提供了完全“透明” 的信号通路。通信时存
在两个限制条件： 首先， 通信双方必须处于同时激活可用状态； 其次， 两个站之间的通信资
源必须可用，且必须专用。电路交换还有其他一些特点：
1 . 呼叫建立时间长，并且存在呼损。在通信双方所在的两节点之间建立一条专用信道所花
的时间称为呼叫建立时间。在电路建立过程中，若由于交换网繁忙等原因而使建立失败， 对
于交换网则要拆除已建立的部分电路，用户需要挂断重拨，这叫呼损。
2 . 对传送的信息不进行差错控制。电路连通后提供给用户的是“透明通道” 。
3 . 对通信信息不做任何处理，原封不动地传送。延迟完全可以忽略。它适用于实时、大批
量、连续地数据传输。
4 . 线路利用率低。
5 . 通信用户间必须建立专用的物理连接通路。
6 . 实时性较好。
二. 报文交换
(一）报文交换的原理：又称为存储转发交换(2013真题考点) 。报文交换可以进行速率、码
型的变换， 具有差错控制措施， 可以发送多目的地址的报文， 过负荷时则会导致时延的增加。
(2013)以“存储-转发” 方式传输数据信息的是： （ ）。
A.电路交换 B.报文交换
C. 空分交换 D. 时分交换
参考答案： B
三、分组交换
(一）分组交换原理：采用了报文交换的“存储一转发” 技术。分组交换是将用户要传送的
信息分割为若干个分组，每个分组中有一个分组头，含有可供选路的信息和其他控制信息。
分组交换节点对所收到的各个分组分别处理， 按其中的选路信息选择去向， 以发送到能到达
目的地的下一个交换节点。
(二）分组交换方式：分组交换可提供虚电路方式与数据报方式两种服务方式。
(三）分组交换的特点
1. 分组交换的主要优点
( 1 ) 信息的传输时延较小，而且变化不大，能较好地满交互型通信的实时性要求。
( 2 ) 易于实现链路的统计，时分多路复用提高了链路的利用率。
( 3 ) 容易建立灵活的通信环境，便于在传输速率、信息格式、编码类型、词步方式以及通
信规程等方面都不相同的数据终端之间实现互通。
( 4 ) 可靠性高。便于实现差错控制，降低了误码率。
( 5 ) 经济性好。提高了利用率，降低了通信的费用。
2. 分组交换的主要缺点
( 1 ) 网络附加的信息较多，影响了分组交换的传输效率。
( 2 ) 实现技术复杂。交换机要对各种类型的分组进行分析处理。
(四）软交换（分组交换的应用之一）：软交换是一种提供呼叫控制功能的软件实体，是在
IP 电话基础上由电路交换向分组交换演进的过程中逐步完善的，它采用分组交换作为其业
务统一承载平台。 作为分组交换网络与传统PSTN网络融合的全新解决方案。 软交换技术是NGN
中语音部分即下一代电话业务网中的核心技术。
1L4H052电路交换设备的功能及构成
一、电话交换机的任务、功能及组成
(一）电话交换机的任务及功能：呼叫检出、接收被叫号码、对被叫进行忙闲测试、向被叫
振铃、 向主叫送回铃音、 被叫应答， 接通话路、 双方通话， 及时发现话终、 进行拆线， 使话
路复原。
(二）电话交换机系统构成：通话的话路系统和连接话路的控制系统(2009真题考点) 构成。
(2009)交换机系统由进行通话的话路系统和连接话路的（ ）构成。
A．管理系统 B．监测系统
C．计费系统 D．控制系统
参考答案： D
1 . 话路系统包括用户电路、设备、交换网络、出中继器、入中继器、绳路及具有监视功能
的信号。 话路系统的构成方式有空分方式和时分方式两种。 空分方式传送模拟信号， 时分方
式传送数字信号。
2 . 控制系统包括译码、忙闲测试、路由选择、链路选试、驱动控制、计费等设备。控制系
统的控制方式有布线逻辑控制方式（简称布控方式） 和存储程序控制方式（简称程控方式) 。
二、程控数字交换机功能： 程控数字交换机的特点是将程控、时分、数字技术融合在一起。
(一）程控数字交换原理
数字交换实质上就是把PCM系统有关的时隙内容在时间位置上进行搬移。数字交换网络
由时间（T ) 接线器和空间（S ) 接线器组成，能够将任何输入PCM复用线上的任一时隙交换
到任何输出PCM复用线上的任一时隙中去。 采用时间（T ) 型接线器， 可以在同一条PCM总线
的不同时隙之间进行交换； 采用空间（S ) 型接线器， 可以在不同PCM总线的同一时隙之间进
行交换；采用TST或STS型交换网络，可以在不同PCM总线的不同时隙之间进行交换。
(二）程控数字交换机的基本功能：包含检测终端状态、收集终端信息和向终端传送信息的
信令与终端接口功能，交换接续功能和控制功能。
三、程控数字交换机构成
(一）硬件系统：话路系统、控制系统、外围设备组成。
1. 话路系统： 由用户模块(2007真题考点) 、远端用户模块、选组级（数字交换网络）、各
种中继接口、 信号部件等组成。 用户模块是模拟用户终端与数字交换网络（选组级） 之间的
接口电路，由用户电路和用户集线器组成。用户模块的主要作用是对用户线提供接口设备，
将用户话机的模拟语音信号转换成数字信号， 并将每个用户所发出的较小的呼叫话务量进行
集中，然后送到数字交换网络，从而提高用户级和数字交换网络之间链路的利用率。
2. 控制系统： 控制系统分为三级：
第一级：电话外设控制级，它对靠近交换网络及其他电话外设部分进行控制。
第二级： 呼叫处理控制级， 它是整个交换机的核心， 是将第一级送来的信息在这里分析、
处理， 又通过第一级发送命令来控制交换机的路由接续或复原。 这一级的控制部分有较强的
智能性，称为存储程序控制。
第三级： 维护测试级， 用于操作维护和测试， 包括人一机通信功能。 这一级要求更强的
智能性，所以需要很多的软件控制。
1L411053分组交换技术的应用及特点
分组交换也称包交换。常用的应用形式主要有以下几种：
一、 X.25分组交换： 采用分组交换技术， 给用户提供低速数据业务的数据通信网。 X.25建议
是数据终端设备（DTE ) 与数据电路终端设备（DCE ) 之间的接口协议，它使得不同的数据终
端设备能接入不同的分组交换网。
二、帧中继
(一）帧中继技术特点：帧中继是分组交换网的升级换代技术。与X.25协议相比，帧中继仅
完成物理层和数据链路层的功能， 不再进行逐段流量控制和差错控制， 在使用简化分组交换
传输协议相关信息的前提下，大大提高了网络传输效率，以帧为单位进行数据传输与交换。
同X.25分组交换技术相比， 它具有下列特点:1 . 网络资源利用率高。 2. 传输速率快。 3 .
费用低廉。 4 . 兼容性好。 5 . 组网功能强。
三、异步传输模式（ATM)
1. ATM 在综合了电路交换和分组交换优点的同时，克服了电路交换方式中网络资源利用率
低、分组交换方式信息时延大和抖动的缺点，大大提高了网络的效率。
四、路由器
(一) 应用
1 . 路由器是网络层的互联设备，用于连接多个逻辑上分开的网络，在网络层将数据包进行
存储转发。它只接收源站或其他路由器的信息。路由器是连接IP 网的核心设备。
2 . 路由器主要用于网络连接，进行过滤、转发、优先、复用、加密、压缩等数据处理，以
及配置管理、容错管理和性能管理等。
3 . 路由器的功能分为数据通道功能和控制通道功能(2009真题考点) 。数据通道功能用于完
成每一个到达分组的转发处理， 包括路由查表、 向输出端传送分组和输出分组调度； 控制通
道功能用于系统的配置、管理及路由表维护。
(2009)路由器具有数据通道功能和（ ）通道功能。
A．管理 B．检测
C．控制 D．维护
参考答案： C
(二）路由器组成及分类
2 . 由于应用场合的不同，路由器可分为骨干路由器、企业路由器和接入路由器。骨干路由
器用于连接各企业网； 企业路由器用于互连大量的端系统； 接入路由器用于传统方式连接拨
号用户。
1L411060 其他通信网
1L411061用户接人网类型及应用
接入网是指本地交换机与用户终端设备之间的实施网络， 也称为用户网。 由业务节点接
口和相关用户网络接口之间的一系列传送实体组成。接入方式分为有线接入和无线接入。
—、接入网功能
接入网处于通信网的末端，直接与用户连接。它包括本地交换机与用户端设备之间的所
有实施设备与线路，可含复用、交叉连接和传输功能。
(一) 接入网的定界： 接入网所覆盖的范围由三个接口来定界， 即网络侧经业务节点接口(SNI)
与业务节点（SN) 相连; 用户侧经用户网络接口（UNI) 与用户相连； 管理方面则经Q3接口与电
信管理网（TMN) 相连。
(二）接入网的分层：接入网按垂直方向分解为电路层、传输通道层和传输媒质层三个独立
的层次， 其中每一层为其相邻的高阶层传送服务， 同时又使用相邻的低阶层所提供的传送服
务。
(三） 接入网的功能： 用户口功能（UPF) 、 业务口功能（SPF) 、 核心功能(CF) 、 传送功能(TF)
和系统管理功能(2012、 2013真题考点) 。
(2012) 、接入网的功能不包括下列（ ） 。
A 用户口功能 B 业务口功能
C 传送功能 D 交换功能
参考答案： D
二、有线接入网：有铜线接入网、光纤接入网、混合光纤/ 同轴电缆（HFC ) 接入网三类。
(一）铜线接入网：使用了数字用户线（DSL) 技术，以解决高速率数字信号在铜缆用户线上
的传输问题。 常用的DSL技术有高速率数字用户线（HDSL) 和不对称数字用户线（ADSL) 技术。
1 . 高速率数字用户线（HDSL) 技术采用了回波抵消和自适应均衡技术， 延长基群信号传输距
离。系统具有较强的抗干扰能力，对用户线路的质量差异有较强的适应性。
2 . 不对称数字用户线（ADSL) 技术可以在一对普通电话线上传送电话业务的同时， 向用户单
向提供1.5〜6Mbit/s速率的业务， 并带有反向低速数字控制信道， 而且， ADSL的不对称结构
避免了 HDSL方式的近端串音，从而延长了用户线的通信距离。
(二）光纤接入网
(三）混合光纤/ 同轴电缆（HFC) 接入网
1 . 混合光纤/ 同轴电缆接入网是一种综合应用模拟和数字传输技术、 同轴电缆和光缆技术、
射频技术、高度分布式智能型的接入网络，是通信网和CATV网相结合的产物。
2 . 混合光纤/同轴电缆（HFC ) 接入网可以简单归纳为窄带无源光网络（PON)+HFC混合接入、
数字环路载波（DLC)+单向HFC混合接入和有线+无线混合接入三种方式。
三、无线接入网
(一）固定无线接入
(二）移动无线接入：用户终端移动的无线接入有蜂窝通信网、移动卫星通信网和个人通信
网(2009真题考点) 3种类型。
(2009)用户终端移动的无线接入有（ ）和个人通信网。
A．计算机网 B．互联网
C．专用通信网 D．蜂窝通信网 E．移动卫星通信网
参考答案： DE
1L411062数字数据网的构成及应用
数字数据网（DDN ) 传输媒介有光缆、数字微波、卫星信道，用户端可用普通的电缆和
双绞线。
—. 数字数据网的特点
1. DDN向用户提供的是半永久性的数字连接，沿途不进行复杂的软件处理，因此延时较小，
避免分组交换网中传输时延大且不固定的缺点。 DDN采用数字交叉连接装置，可根据用户需
要，在约定的时间内接通所需带宽的线路，信道容量的分配和接续在计算机控制下进行， 且
有较大的灵活性。
2. DDN利用数字信道传输数据信号。 与传统的模拟信道相比， DDN具有传输质量高、 速度快、
带宽利用率高等一系列优点。
(1)DDN是同步数据传输网，传输质量高，传输误码率可达10-11。
(2) 传输速率高，网络时延小。
(3)DDN是任何规程都可以支持、 不受约束的全透明传输网， 可支持数据、 图像、 语音等多种
业务。
(4) 网络运行管理简便。
(5)DDN对数据终端设备的数据传输速率没有特殊的要求。
二、 DDN的组成和一般结构形式
(一） DDN的组成： 主要由本地接入系统、 复用及交叉连接系统、 局间传输系统、 网同步系统
和网络管理系统五部分组成。
1L411063计算机网络的内容
一、 计算机网络的功能
(一）可实现资源共享
(二）提高了系统的可靠性
(三）有利于均衡负荷
(四）提供了非常灵活的工作环境用户可在任何有条件的地点将终端与计算机网络连通，及
时处理各种信息，作出决策。
二、计算机网络的分类
(一） 按网络覆盖范围划分： 分为局域网、 城域网和广域网三大类， 国际互联网属于广域网。
(二）按网络拓扑结构划分：星形、环形、网形、树形和总线型结构。
三、计算机网络的组成
计算机网络要完成数据处理和数据通信两大功能， 在结构上可以分成两部分： 负责数据
处理的计算机与终端； 负责数据通信处理的通信控制处理机与通信线路。 从计算机网络组成
的角度看，典型的计算机网络从逻辑功能上可以分为资源子网和通信子网两部分。
四、 IP 电话： 基于因特网网络协议，并利用多种通信网进行实时语音通信的通信方式。 IP
电话则是通过分组交换网传送电话信号。 主要采用语音压缩技术和语音分组交换技术， 平均
每路电话实际占用的带宽仅为4kbit/s。
1L411064物联网技术及应用
一、物联网(IOT) 的特征： 1 . 全面感知； 2 . 可靠传递； 3 . 智能处理。
二、物联网技术：主要有无线射频识别（RFID ) 技术、无线传感网络（WSN) 技术、 IPv6技
术、云计算技术、纳米技术、无线通信技术、智能终端技术等。
1 . 无线射频识别（RFID) 技术：无线射频识别是一种非接触式的自动识别技术，一般由阅
读器、应答器（标签）和应用系统(2011真题考点) 三部分组成。
2 . 无线传感网络（WSN) 技术
3. IPv6技术： IPv4采用32位的地址长度， 只有大约43亿个地址， 而IPv6采用128位的地址长
度，可以解决互联网地址空间不足的问题。 IPv6的主要优势体现在以下几个方面：扩大地
址空间、 提高网络的整体吞吐量、 改善服务质量（QoS) 、 安全性有更好的保证、 支持即插即
用和移动性、更好地实现多播功能。
4. 云计算技术
5. 纳米技术
6. 无线通信技术
7. 智能终端技术
三. 物联网技术框架结构：包括感知层技术、网络层技术、应用层技术和公共技术。
1L411070 通信电源系统
1L411071通信电源系统的要求及供电方式
一、通信电源系统要求
通信设备对电源系统的要求是： 可靠、稳定、小型、高效。还有其他要求：
1 . 必须提高电源系统的可靠性。由交流电源供电时，交流电源设备一般都采用交流不间断
电源(UPS) 。在直流供电系统中，一般采用整流设备与电池并联浮充供电方式。为了确保供
电的可靠，还采用由两台以上的整流设备并联运行的方式。
2 . 各种通信设备要求电源电压稳定，不能超过允许变化范围。交流电源的电压和频率是标
志其电能质量的重要指标(2007真题考点) 。 直流电源的电压和杂音是标志其电能质量的重要
指标。
(2007) 标志交流电源质量的重要指标有（ ）。
A．电压 B．电流
C．频率 D．杂音 E．电容
参考答案： AC
3 . 设备或系统在电磁环境中应正常工作，且应不对该环境中任何事物构成不能承受的电磁
干扰。
4 . 电源装置必须小型化、集成化，能适应通信电源的发展和扩容。
5 . 必须提高电源设备的效率，并在有条件的情况下采用太阳能电源和风力发电系统。
二、通信电源系统的供电方式： 集中供电、分散供电、混合供电和一体化供电四种方式。
1 . 集中供电方式：由交流供电系统、直流供电系统、接地系统和集中监控系统组成。通信
局（站） 一般分别由两条供电线路组成的交流供电系统和一套直流供电系统为局内所有负载
供电。交流供电系统属于一级供电。
2 . 分散供电方式：直流供电系统可分楼层设置，也可以按各通信系统设置多个直流供电系
统。但交流供电系统仍采用集中供电方式。
3 . 混合供电方式：在无人值守的光缆中继站、微波中继站、移动通信基站，通常采用交、
直流与太阳能电源、 风力电源组成的混合供电方式。 采用混合供电的电源系统由市电、 柴油
发电机组、整流设备、蓄电池组、太阳电池、风力发电机等部分组成。
4. 一体化供电方式：通信设备与电源设备装在同一机架内，由外部交流电源直接供电。如
小型用户交换机，一般采用这种供电方式。
1L411072通信电源系统的组成及功能
通信电源系统由交流供电系统、直流供电系统、接地系统和集中监控系统组成。
一、 交流供电系统： 包括交流供电线路、 燃油发电机组、 低压交流配电屏、 逆变器、 交流不
间断电源（UPS) 等部分。
3 . 低压交流配电屏可完成市电和油机发电机的自动或人工转换，将低压交流电分别送到整
流器、照明设备和空调装置等用电设施，并可监测交流电压和电流的变化
4 . 在市电正常时，市电经整流设备整流后为逆变器内的蓄电池浮充充电。当市电中断时，
蓄电池通过逆变器（DC/AC变换器）自动转换，输出交流电，为需要交流电源的通信设备供
电。在市电恢复正常时，逆变器又自动转换由市电供电。
5 . 交流不间断电源（UPS ) 无论在市电正常或中断时，都可提供交流电源供电。工作原理同
逆变器。逆变器实际上是交流不间断电源的一部分。
二、 直流供电系统： （考试重点） 由直流配电屏、 整流设备、 蓄电池、 直流变换器（DC/DC)
等部分组成(2006、 2010、 2011、 2013真题考点) 。
(2013) 通信局(站)直流供电系统的组成不包括（ ）。
A．配电屏 B．直流变换器
C．整流器 D． UPS
参考答案： D
1 . 直流配电屏：可接入两组蓄电池，其中一组供电不正常时，可自动接入另一组工作。同
时，它还可以监测电池组输出总电压、电池浮/均充电流和供电负载电流，可发出过压、欠
压和熔断器熔断的声、光告警信号。
2 . 整流设备：输入端由交流配电屏引入交流电，其作用是将交流电转换成直流电。
3 . 蓄电池： 处于整流器输出并联端。 在市电正常时， 由整流器浮/均充电， 不断补充蓄电池
容量，并使其保持在充足电量的状态。当市电中断时，蓄电池自动为负载提供直流电源， 不
需要任何切换。
4 . 直流变换器（DC/DC) : 可将基础直流电源的电压变换成通信设备所需要的各种直流电压，
以满足负载对电源电压的不同要求。
三、 接地系统(2011、 2012真题考点) ： 有交流工作接地、 直流工作接地， 保护接地和防雷接
地等，现一般采取将这四者联合接地(2013真题考点) 的方式。
1 . 交流接地可保证相间电压稳定。
2 . 工作接地可保证直流通信电源的电压为负值。
3 . 保护接地可避免电源设备的金属外壳因绝缘受损而带电。
4 . 防雷接地可防止因雷电瞬间过压而损坏设备。
联合接地是将交流接地、直流接地、保护接地和防雷接地共用一组地网，由接地体、 接
地引入线、接地汇集排、接地连接线及引出线等部分组成。
（2012）关于通信工程接地系统的说法，正确的是（ ） 。
A 交流接地可避免因三相负载不平衡而使得各相电压差别过大现象发生
B 工作接地可以保证直流电源的电压为负值
C 保护接地可以避免电源设备的金属外壳因绝缘受损而带电
D 防雷接地可以防止雷电瞬间过压而损坏设备
E 交流接地、直流接地、保护接地和防雷接地不可公用一个接地网
参考答案： ABCD
四、 集中监控系统： 集中监控系统可以对通信局（站） 实施集中监控管理， 对分布的、 独立
的、 无人值守的电源系统内各设备进行遥测、 遥控、 遥信， 还可以监测电源系统设备的运行
状态， 记录、 处理相关数据和检测故障， 告知维护人员及时处理， 以提高供电系统的可靠性
和设备的安全性。
1L411073通信电源系统蓄电池的充放电特性
一、蓄电池的工作特点及主要指标
蓄电池由正负极板、 隔板（膜） 、 电池槽（外壳） 、 排气阀或安全阀以及电解液（硫酸）
(2006真题考点) 五部分组成。
1 . 阀控式密封铅酸蓄电池由正负极板、隔板、电解液、安全阀、外壳等部分组成。在阴极
吸收式阀控密封铅酸蓄电池中， 负极板活性物质总量比正极多15% ， 当电池充电时， 正极已
充足，负极尚未到容量的90%，在正常情况下，正极会产生氧气，而负极不会产生难以复合
的氢气。
2 . 蓄电池的主要指标包括电动势、内阻、终了电压、放电率、充电率、循环寿命。 (2010、
2013 真题考点)
（2013）蓄电池的主要指标包括( )和循环寿命等。
A．放电率 B．充电电流
C．终了电压 D．内阻 E. 电动势
参考答案： B
( 3 ) 终了电压：是指放电至电池端电压急剧下降时的临界电压。如再放电就会损坏电池，
此时电池端电压称为终了电压。不同的放电率有不同的放电终了电压。
( 4 ) 放电率：蓄电池在一定条件下，放电至终了电压的快慢称之为放电率。蓄电池容量的
大小，随着放电率的大小而变化。
( 5 ) 充电率：蓄电池在一定条件下，充电电流的大小称为充电率。常用的充电率是10h率。
( 6 ) 循环寿命：蓄电池经历一次充电和放电，称为一次循环。
二、 蓄电池的充放电特性： 浮充充电就是用整流设备和电池并联供电的工作方式， 由整流设
备浮充蓄电池供电，并补充蓄电池组已放出的容量及自放电的消耗。均衡充电，即过充电。
1L411074通信用太阳能供电系统的内容
—、太阳电池的特点
3 . 太阳电池种类： 硅太阳电池、砷化镓太阳电池、硫（碲）化镉太阳电池三种。
( 1 ) 单晶硅太阳电池应用最广泛，效率可达18%，价格较高。多晶硅太阳电池效率可达14%，
非晶硅太阳电池效率可达6.3% 。
( 2 ) 砷化镓太阳电池抗辐射能力很强，目前主要用于宇航及通信卫星等空间领域。由于砷
化镓太阳电池工作温度较高。
( 3 ) 硫化镉太阳电池效率可达9%。但稳定性差，寿命短，污染环境。
三、太阳电池供电系统的组成： 太阳电池供电系统的基本结构可分为直流、交流和直流一
交流混合供电系统。
1L411080光（电）缆特点及应用
1L411081单模和多模光纤的特点及应用
一、光纤结构和类型
(一）光纤的结构| ：由纤芯、包层和涂覆层三部分组成。
(二）光纤的折射率分布
光纤的折射率分布有两种情况， 阶跃折射率光纤、 渐变折射率光纤。 它们共同特点是纤
芯的折射率大于包层的折射率，这也是光信号在光纤中传输的必要条件。
二、光纤通信的工作窗口：波长范围在800〜900nm为短波长波段，主要有850nm—个窗口；
1300〜1600nm为长波长波段， 主要有1310nm和1550nm两个窗口。 第一代系统， 波长为850nm；
第二代系统， 波长为1310nm； 第三代系统， 波长为1550nm， 上述三个波长称为三个工作窗口。
四、多模光纤：经过长距离传输会产生模式色散，只适用于低速率、短距离的光纤通信，
五、单模光纤：单模光纤避免了模式色散，适用于大容量、长距离传输。
(一）单模光纤分类： G.652、 G.653、 G.654、 G.655、 G.656、 G.657六种。
(二）几种单模光纤的特点和应用
1. G.652标准单模光纤的特点及应用： G.652D单模光纤是一种新型光纤， 将1383nm波长附近
的吸收损耗衰减降低到0.32dB/km的水平。
2. G.653色散位移光纤的特点及应用： 在1550nm的色散为零(2012、 2013真题考点) ， 会发生
四波混频(FWM) 导致信道间发生串扰。
（2013）在 1550nm 色散为零的光纤是： （ ）。
A.G.652 B.G.653
C.G.654 D.G.655
参考答案： B
3. G.654截止波长位移光纤的特点及应用
G. 654截止波长位移光纤也叫衰减最小光纤，该种光纤在1550nm处的衰减最小。
4. G.655非零色散位移光纤的特点及应用： G.655光纤是为适于DWDM的应用而开发的。
5. G.657接入网使用的弯曲损耗不敏感的单模光纤的特点及应用
1L411082光缆的分类及特点
—、光缆的种类
按结构分类可分为层绞式光缆、 中心束管式光缆和骨架式光缆； 按敷设方式分类可分为
架空光缆、管道光缆、直埋光缆、隧道光缆和水底光缆。工程中常用的光缆有：室（野）外
光缆—用于室外直埋、 管道、 架空及水底敷设的光缆； 室（局） 内光缆—用于室内布放的光
缆；软光缆—具有优良的曲绕性能的可移动光缆；设备内光缆—用于设备类布放的光缆； 海
底光缆一用于跨海洋敷设的光缆。
三、光缆的型号：由型式代号和规格代号构成。
(二）型号的组成内容、代号及意义

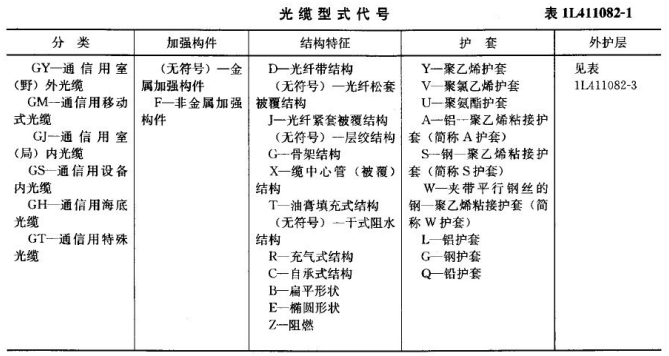

1. 光缆的型式(2012真题考点) 由5个部分构成，各部分均用代号表示。
(2012) 型号为GYTS36B4的光缆的使用环境是（ ） 。
A 室（野）外 B 室（局）内
C 设备内 D 海底
参考答案： A

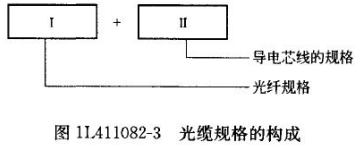

3. 规格：
(三）光缆型号实例(2009真题考点)
例1: 金属加强构件、松套层绞填充式、铝一聚乙烯粘接护套、皱纹钢带、聚乙烯护层、
油膏填充式结构的通信用室外光缆，包含12芯50/125um 二氧化硅渐变型多模光纤，光缆的
型号应表示为： GYTA53 12Ala0
例2: 金属加强构件、 骨架填充式、 铝一聚乙烯粘结护套、 油膏填充式结构通信用室外光
缆，包含24芯“非零色散位移型” 单模光纤，光缆的型号应表示为： GYGTA 24B4。
1L411083通信电缆的分类及特点
一、通信电缆的种类
按敷设方式和运行条件可分为架空电缆、直埋电缆、管道电缆和水底电缆(2010真题考
点) ；按传输频谱可分为低频电缆、高频电缆；按电缆芯线结构可分为对称电缆和不对称电
缆； 按电缆的绝缘材料和绝缘结构可分为实心聚乙烯电缆、 袍沫聚乙烯电缆、 泡沫实心皮聚
乙烯绝缘电缆、 聚乙烯垫片绝缘电缆； 按电缆护层的种类可分为塑套电缆、 钢丝钢带铠装电
缆、组合护套电缆。
二、全色谱全塑电缆的型号及规格
(一）市话全塑电缆的型号及规格

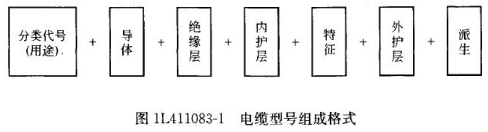

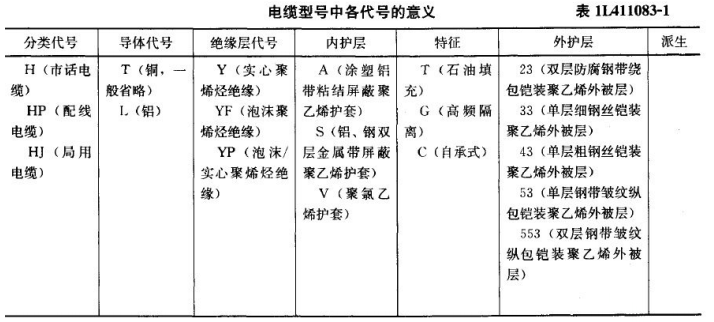

1. 全塑电缆型号： 按电缆用途， 芯线结构， 导线材料， 绝缘材料， 护套材料以及外护层材料
等的不同，分别以不同的汉语拼音字母及数字表示，称为电缆的型号。
四、五类双绞电缆的分类、特点(2013真题考点,p82表: 衰减及近端传音衰减随频率变化)
常用的双绞电缆分100欧姆和150欧姆(2009真题考点) 两类。 100欧姆电缆分为三类、四
类、五类及六类/E级几种。 150欧姆双绞电缆目前只有五类一种。
(五）超五类双绞电缆：超五类双绞电缆与普通的五类双绞电缆相比，它的近端串音、衰减
和结构回波损耗等主要指标都有很大的提高。 优点： 能够满足大多数应用的要求， 并且满足
低综合近端串扰的要求；有足够的性能余量，给安装和测试带来方便。
1L411090 广播电视系统
1L411091广播电视技术基础
二、声音广播基础知识
声音广播首先对声音进行声一电转换与处理， 再将音频信号调制后以地面、 卫星和有线
广播方式传送给听众接收。数字音频地面广播是将传送的模拟声音信号经过脉冲编码调制
（PCM) 转换成二进制数代表的数字式信号， 然后进行音频信号的处理、 压缩、 传输、 调制、
放大、发射，以数字技术为手段，传送高质量的声音节目。所涉及的处理包括信源编码、 信
道编码、传输、调制和发射，以及接收的相反处理过程。
三、电视广播基础知识（考试重点）
(一）电视基础知识
彩色三要素指彩色光的亮度、色调和饱和度(2012真题考点) ，亮度是指彩色光作用于
人眼而引起的视觉上的明亮程度，色调是指彩色的颜色类别，饱和度是指彩色深浅和浓淡。
（2012）彩色三要素是指彩色光的亮度、色调和（ ）。
A 色失真 B 色差度
C 染色度 D 饱和度
参考答案： D
电视三基色指的是电视系统中实际应用的红、 绿、 蓝基色光， 电视显示装置中采用的红、
绿、蓝三色光源或发光材料，可称为显像三基色。
(二) 模拟电视基础：模拟电视图像传输普遍采用隔行扫描方式，即把一帧图像分两场: 第1
场传送奇数行， 称奇数场； 第2场传送偶数行。 目前世界上存在的兼容制彩色电视制式有NTSC
制、 PAL制（逐行倒相制）和SECAM制三种(2007、 2009、 2010真题考点) 。
(2010)目前世界上兼容制彩色电视制式有 NTSC 制、 PL 制和( )制三种。
A． ISDB B． SDTV
C． ATSC D． SECAM
参考答案： D
(三）数字电视基础
2. 数字电视标准：数字电视标准体系包括系统类标准（演播室、信源编码和信道传输） 、 设
备与接口类标准（发射机、 接收机） 、 业务与应用类标准（业务信息、 电子节目指南、 数据
广播等) 以及其他标准（频率规划、监测），涵盖节目制作到发射播出的各个环节。信道传
输标准是数字电视重要基础标准。 信道传输标准主要包括卫星、 有线和地面(2012真题考点)
三种。目前有四种不同的地面数字电视传输国际标准，分别是美国的先进电视制式委员会
ATSC标准、欧洲的数字视频广播DVB标准、日本的综合业务数字广播ISDB标准和我国的地面
数字电视DTMB标准。
(2012) 数字电视主要有（ ）和卫星传输标准。
A 微波 B 地面
C 分米波 D 米波 E 有线
参考答案： BE
3. 数字电视分类：数字电视分为标准清晰度电视（SDTV ) 和高清晰度电视（HDTV) 。
4. 数字电视优点
( 1 ) 信号电平稳定可靠、抗干扰能力强、传输距离远、质量高。
( 2 ) 频谱利用率高。
( 3 ) 数字化设备相对于模拟设备而言体积小、重量轻、能耗低和工作可靠。
( 4 ) 易于实现条件接收，并能提供灵活多样的业务模式。
( 5 ) 灵活友好的人机界面，使设备操作、调试、维护更为简单，易于实现智能化。
1L411092广播电视系统组成
一、 广播电视系统基本组成
广播电视技术系统由节目制作、 节目播出、 节目传输、 节目信号发射和节目信号监测与
接收五个环节构成。 播出方式有录播、 直播和转播三种。 节目传输有地面无线、 电缆光缆有
线和卫星三种传输方式。
二、广播电视系统的分类
按广播电视系统的组成和功能进行分类， 广播电视系统可分为广播电视中心、 广播电视
发射系统、广播电视有线传输系统、广播电视卫星传输系统和广播电视监测系统五大类。
广播电视中心：广播电视中心主要包括节目制作和节目播出(2011真题考点) 。
三、模拟广播电视系统
一个全模拟信号的广播电视系统， 可归纳由信源、 变换器、 信道、 反变换器和接收终端
组成。 信源、 信道和接收终端与模拟系统的功能基本相同， 编码器和调制器（有时含多路复
用）组合在一起与模拟系统的变换器类同，解码器和解调器（有时含解复用) 组合与反变换
类同，但变换原理和对象完全不同。
1L411093广播电视技术发展趋势
一、数字音频广播和高清晰度电视
1. 数字声音广播优点： (2011真题考点)
( 1 ) 高质量的声音信号，可达到CD质量的水平。
( 2 ) 对多径传输抗干扰能力强，可保证高速移动状态下的接收质量。
( 3 ) 发射功率小，覆盖面积大，频谱利用率高，降低频带宽带。
( 4 ) 可附加传送数据业务。
2. 高清晰度电视， 国际电联定义高清晰度电视（DTV) 为： 观看者在距图像显示屏高度的三倍
距离处所看到图像质量， 应达到或接近观看原始场景的感觉， 亦即高清晰度电视的图像质量
应相当于35mm胶片的质量。高清晰度电视有以下特点：
( 1 ) 图像清晰度高，垂直分解力增加一倍，每帧扫描行数1000行以上。
( 2 ) 音频质量高，可支持4.1声道或5.1声道的数字环绕节目源。
( 3 ) 抗干扰能力强，不受干扰、增益、相位错误和串音的影响。
( 4 ) 传输码率高， lObit量化时，未压缩的HDTV信号码率为1485Mbps。
( 5 ) 信号监视和分析的设备复杂。
1L411100广播电视中心关键技术
1L411101广播中心技术
混响时间和噪声（考试重点）
当声能衰减到原值的百万分之一（即声能衰减60dB) 所需的时间，称为混响时间。混响
时间必须适中，电视演播室的混响时间一般设计为0.6〜1s左右。 改变墙壁、顶棚的吸声材
料， 可以调整演播室的混响时间(2010真题考点) ， 使用吸声材料时， 要注意各个频段的吸声
要均匀，颜色也以灰暗色无反光为宜，并要考虑材料的机械强度和防潮、防火等性能。
演播室噪声包括室外噪声和室内噪声。 室外噪声一般通过固体或空气传入室内， 主要包
括空气声和撞击声两种。 要避免撞击或振动而将噪声传入室内， 当达不到上述要求时， 可在
上层楼板上铺减振、吸声材料，如地毯等加以解决。
1. 演播室和录音室：须进行特殊的声学处理，一是有适当的混响时间(2013真题考点) ，并
且房间中的声音扩散均匀， 二是应能隔绝外面的噪声。 控制室要求有一定的空间和一定的混
响时间，以便工作人员逼真地监听节目的音质。
(2013)广播电视中心程中，对录音室的声学处理应满足( )、能隔绝外面噪声的要求。
A．没有声学缺陷 B．频率特性平直
C．适当的混响时间 D．隔声效果好
参考答案： C
为满足第一个要求， 录音室的墙壁和顶棚上应布置适当的吸声材料， 在地面上要铺上地
毯(2010、 2012真题考点) ， 以控制各种频率的声音在录音室中的发射程度， 使录音室的混响
时间符合要求。
(2012) 、有利于录音室混响时间、声音扩散均匀的措施是（ ） 。
A 墙壁使用吸声材料 B 设置双层门
C 配置音频处理设备 D 采用厚墙
参考答案： A
(2010) 有利于录音室混响时间适当、声音扩散均匀的措施是( )。
A．铺地毯 B．设双层门
C．采用厚墙 D．配置音频处理设备
参考答案： A
为满足第二个要求，录音室应采取一定的隔声措施，一般应设在振动和噪声小的位置，
墙壁、 门、 窗应做隔声处理， 如墙体采用厚墙或双层墙， 采用密封式的双层窗， 录音室与控
制室之间的观察窗应由不平行的三层玻璃制成，录音室入口采用特制的双层门，并留出3m2
以上的空间，即“声闸” 。录音室顶棚与上一层楼板的地面之间，以及录音室地面与下一
层楼板的顶棚之间， 需要用弹性材料隔开， 与其他房间的地基间不应有硬性连接， 采取浮筑
式结构，形成“房中房” ，隔绝噪声和振动。对录音室的通风、采暧和制冷也要采取措施，
消除发出的噪声。
2. 控制室：控制室也要求有一定的空间和一定的混响时间。
1L411102电视中心技术
—、 广播电视中心系统组成： 由节目制作、 节目资源管理、 节目播出控制和信号发送子系统
组成。
三、电视中心工艺
(一）电视节目制作：分为前期拍摄和后期制作两个阶段，前期拍摄主要为收集节目所需素
材。后期制作是将所得到的各种素材进行加工处理。
3. 电视节目编辑系统：节目编辑分线性编辑系统和非线性编辑系统两大类。
(二）电视节目播出
1. 电视节目播出系统的组成：播出分为直播、录播和转播三种方式。数字播出系统主要由
总控系统、播控系统、播控上载矩阵系统和硬盘系统等组成。
