　　背景资料
　　某科技公司的数据中心机电采购及安装分包工程采用电子招标，邀请行业内有类似工程经验的A、B、C、D、E五家单位投标。工程采用固定总价合同，在合同专用条款中约定镀锌钢板的价格随市场波动时，风管(镀锌钢板制作安装的工程量清单综合单价中，调整期价格与基期价格之比涨幅率在士5%以内不予调整：超过±5%时，只对超出部分进行调整。工程预付款100万元，工程质量保修金为90万元。
　　投标过程中，E单位在投标截止前一个小时，突然提交总价降低5%的修改标书。
　　最终经公开评审，B单位中标，合同价3000万元(含甲供设备暂估价200万，其中风管(镀锌钢板)制作安装的工程量清单综合单价为600元/m2，工程量为10000m。
　　建设单位按约定支付了工程预付款，施工开始后，镀锌钢板的市场价格上涨，其风管制作安装的工程量清单调整期综合单价为648元/m2该项合同价款予以调整，设计变更调增价款为50万元施工过程中，消防排烟系统设计工作压力750Pa，排烟风管采用角钢法兰链接，现场接烟防火阀及风管安装见图1.监理单位在工程质量验评时，对排烟防火阀的安装和排烟风管法兰连接工艺提出整改要求·
　　


　　数据中心F2层变配电室的某一段金属梯架全长45m，并敷设一条扁钢接地保护导体，监理单位对金属梯架与接地保护导体的连接部位进行了重点检查，以确保金属梯架的可靠接地·
　　工程睃工后，B单位按期提交了工程睃工结算书。
　　


　　


　　问题
　　1.E单位实然降价的投标做法是否违规?请说明理由：
　　2请写出图1中排烟防火阀安装和排烟风管法兰连接的正确要求、
　　3变配电室的金属梯架应至少设置多少个与接地保护导体的连接点?分别写出连接点的位置4.请计算说明风管制作安装工程的合同价款予以调整的理由，该合同价款调整金额是多少?
如不考虑其他合同价款的变化，请计算本工程峻工结算价款是*


单选部分：
1、【答案】D
【解析】对于重要、重型、特殊设备需设置沉降观测点，用于监视、分析设备在安装、使用过程中基础的变化情况。如汽轮发电机组、透平压缩机组、大型储罐等
2、【答案】B
【解析】常规的“五防联锁”是防止误合、误分断路器; 防止带负荷分、合隔离开关，防止带电挂地线，防止带电合接地开关;防止误入带电间隔。
3、【答案】C  4、【答案】A
5、【答案】D
【解析】低压湿式气柜
湿式气柜是设置水槽、用水密封的气柜，包括直升式气柜(导轨为带外导架的直导轨)和螺旋式气柜( 导轨为螺旋形) 。可按照活动塔节分为单节气柜和多节气柜。
干式柜：密封形式为非水密封。具有活塞密封结构的储气设备，其储气压力是由活塞钢构、密封装置、导轮和活塞配重等的自重产生的。目前，同内主要有多边稀油密封气柜、圆筒形稀油密封气柜和橡胶膜密封气柜几类。
6、【答案】C
【解析】温度取源部件的安装位置要选在介质温度变化灵敏和具有代表性的地方， 不宜选在阀门等阻力部件的附近和介质流束呈现死角处以及振动较大的地方。

7、【答案】A
【解析】机械处理包括喷射、抛丸等。
化学处理包括: 脱脂、化学脱脂、浸泡!说脂、喷淋脱脂、超声波脱脂、转化处理。
8、【答案】D
【解析】低温热水辐射供暖系统埋地敷设的盘管不应有接头。对于不同材质的管道应先安装钢质管道，后安装塑料管道。 金属排水管道上的吊钩或卡箍应固定在承重结构上。
饮用水水箱的溢流管，不得与污水管道直接连接. 并应留出不小子 100mm 的隔断空间。
9、【答案】C
【解析】额定电压 500V 及以下的电动机用 500V 兆欧表测量电动机绝缘电阻，绝缘电阻不应小于 0.5MΩ；检查数量为抽查 50%，不得少于 1 台。
10、【答案】B
【解析】风管批量制作前，对风管制作工艺进行检测或检验时，应进行风管强度与严密性试验。如试验压力，低压风管为 1.5 倍的工作压力；中压风管为 1.2 倍的工作压力，且不低于
750Pa；高压风管为 1.2 倍的工作压力。排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中压风管的规定。
11、【答案】D
【解析】检查及调试系统所采用探测器的探测范围、灵敏度、误报警、漏报警、报警状态后的恢复、防拆保护等功能与指标，应符合设计要求。
12、【答案】D
【解析】（1）端子箱和模块箱宜设立在弱电间内，应根据设计高度固定在墙壁上。
（2）消防控制室引出的干线和火灾报警器及其他的控制线路应分别绑扎成束， 汇集在端子板两侧， 左侧应为干线，右侧应为控制线路。
（3）设备接地应采用铜芯绝缘导线或电缆， 消防控制设备的外壳及基础应可靠接地， 工作接地线与保护接地线应分开。
13、【答案】A  14、【答案】A   15、【答案】B
【解析】承包人的正式索赔文件包括：索赔申请表、批复的索赔意向书、编制说明及与本项施工索赔有关的证明材料及详细计算资料等附件。
16、【答案】C
【解析】施工用电及照明：临时用电宜优先选用节能灯具，采用声控、光控等节能照明灯具。
17、【答案】C
【解析】施工组织措施项目费包括安全文明施工费（如:环境保护费、文明施工资、安全施工费、临时设施费)、提前竣工增加费、二次搬运费、冬雨期施工增加费、行车(行人)干扰增加费、特殊地区施工增加费。
18、【答案】A
【解析】单机试运行方案由施工项目总工程师组织编制，经施工企业总工程师审定，报建设单位或监理单位批准后实施。
19、【答案】C        20、【答案】D
多选部分：
21、【答案】ABDE
【解析】硬聚氯乙烯管主要用于给水管道(非饮用水) 、排水管道、雨水管道。ABDE 都可用于饮用水管道。
22、【答案】ABCD
【解析】分离设备(代号 S) 。主要用于完成介质的流体压力平衡和气体净化分离等的压力容器称为分离设备，如分离器、过滤器、集油器、缓冲器、洗涤器等。
23、【答案】ABE
【解析】里程桩和加桩的里程桩号以该桩到管线起点的中线距离来确定。管线的起点，给水管道以水源作为起点，排水管道以下游出水口为起点；煤气、热力管道以供气方向作为起点。
24、【答案】BCDE  25、【答案】BCDE    26、  【答案】BD
27、【答案】ABD   28、【答案】CDE【解析】纳入《特种设备目录》的安全附件品种包括安全阀、爆破片装置、紧急切断阀、气瓶阀门。
29、【答案】AB
【解析】电气工程分项工程应按电气设备或电气线路进行划分。
30、【答案】ACDE
【解析】主控项目是保证工程安全和使用功能的重要检验项目， 是对安全、卫生、环镜保护和公共利益起决定性作用的检验项目，是确定该检验批主要性能的项目， 因此必须全部符合有关专业工程验收规范的规定。一般项目是除主控项目以外的检验项目，可以允许有偏差的项目。例如，管道的压力试验、风管系统的严密性检验、电气的绝缘与接地测试等均是主控项目。
实务操作和案例分析题部分： 【参考答案】

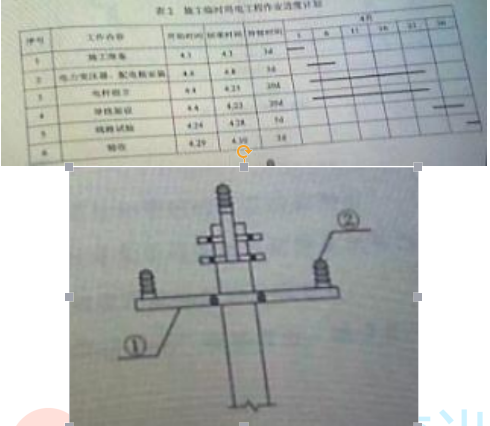

1.被否定的原因：表2电杆组立和导线架设同时进行是错误的，按照施工顺序导线架设需在电杆组立完成后进行。  修改后的计划工期为50天。

2.不妥之处：建立项目安全责任体系,并由项目副经理全面领导负责安全生产，为安全生产第一责任人，并由项目工 程师对本项目的安全生产负部分领导责任。理由：项目经理应为工程项目安全生产第一责任人。项目总工程师对本 工程项目的安全生产负技术责任。 施工员对所管辖劳务队（或班组）的安全生产负直接领导责任。
3. 答：本工程的架空导线在断线后的返工修复应达到的要求为：
  ① 应确保该档距内只能有一个接头
  ② 导线连接应接触良好，其接触电阻不应超过同长度导线电阻的1.2倍；
  ③ 导线连接处应有足够的机械强度，其强度不应低于导线强度的95%。
4.图中①是横担，主要作用是装在电杆上端，用来固定绝缘子架设导线，有时也用来固定开关设备或避雷器等。
②是绝缘子，主要作用是用来支撑导线，使导线对地绝缘，并还承受导线的垂直荷重和水平拉力。
【参考答案】
1.还有技术设备、履约能力等方面进行考核与管理。

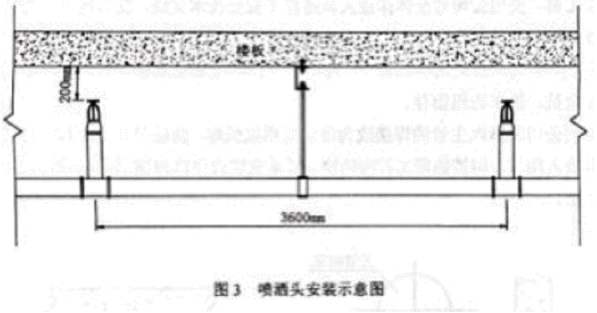

2.因: ( 1 )喷头运到现场外观检查后立即与管道同时安装,错误,应在安装前进行密封性能试验,并且在系统试压、洗冲 合格后进行。 (2 )喷头溅水盘距顶棚为 200mm ,错误;应为 75~150mm ; (3 )两喷头间距为 3.6m,错误;停车库为中危险二级,喷头间距不应超过 3.4m。
3.还应补充:消防水泵调试、稳压泵调试、排水设施调试。
4. ( 1)消防管道维修不在保修期内。理由:给水排水系统保修期为 2 年。 (2)维修费用建设单位自己承担。
【参考解析】
1.(1)滑动支架高度修改如下:滑动支架的高度应稍大于保温层的厚度,背景中管道采用 70mm 厚岩棉保温,滑动支架 高度为 50mm,应增加支架高度稍大于 70mm。 (2)吊点安装位置修改如下:蒸汽管道有热位移其弗杆应偏置安装,吊点应设在位移的反方向,按位移值的 1/2 偏位安 装。
2.(1)锅炉按出厂形式分为:整装锅炉、散装锅炉。 (2)还应补充:受元件的强度计算书或计算结果的汇总表;安全阀排放量的计算书或计算结果汇总表。
 3.(1)安全技术交底还应包括:工程项目和分部分项的概况:发现事故隐患应采取的措施:发生事故后应采取的避难、应 急、急救措施。 (2)安全技术交底记录整理归档为一式两份，分别安锁施工班组留存不妥,交底记录应一式三份,分别由工长、施工班组和安全员留存。
 4.(1)监理工程师要求合理。 (2)蒸汽主管的焊接方法改变属于施工方法有重大更,对施工组织设计进行修改或补充。
　　【解析】
　　1.E公司的做法不违规·理由：因为E是在投标截止前采取的突然降价法，此时还没开标，所以是有效的·
　　2.排烟防火阀距离隔墙的距离太远，正确做法：
　　防火墙两侧的防火阀·距墙表面应不大于200mm.
　　排烟防火阀没有设置独立支吊架·正确做法：排烟防火阀设独立支吊架：
　　2mm后法兰垫片不正确·排烟风管的密封材料，应采用耐热橡胶板或不燃的耐温、防火材料·
　　法兰连接处的螺栓孔间距250mm不正确·本题中排烟管道为中压，中、低压系统矩形风管法兰螺栓及铆钉间距应小于等于150mm
　　3.金属梯架应至少设置3个与接地保导体的连接点·起始端，终端和中间分别设置一个连接点·
　　4.题干中明确综合单价超过5%的部分可对单价进行调整，600*1.05=630元/m2,648-630=18元/m2，所以最终单价应该调整为600-18=618元/m2周整金额为18*10000=180000元·
　　结算价款为：3000+50-18-90-200-100=2678万元
