建筑第二章重要考点梳理⑤



 考点47 网络计划时差、关键工作与关键线路

时差可分为总时差和自由时差两种。工作总时差，是指在不影响总工期的前提下，本工作可以利用的机动时间；工作自由时差，是指在不影响其所有紧后工作最早开始的前提下，本工作可以利用的机动时间。



关键工作：是网络计划中总时差最小的工作，在双代号时标网络图上，没有波形线的工作即为关键工作。



关键线路：由关键工作所组成的线路就是关键线路。关键线路的工期即为网络计划的计算工期。

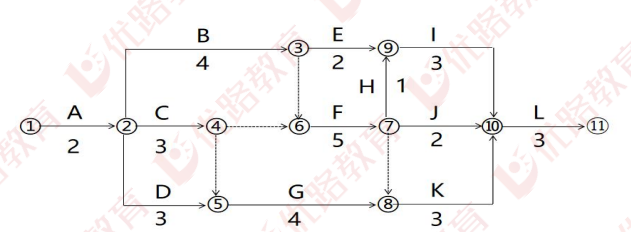

习题：背景资料  某新建图书馆，地下一层，地上八层，钢筋混凝土框架结构，建筑面积7500㎡。该工程处在夏热冬冷地区。某施工总承包单位项目部编制了新建图书馆施工进度计划（如图1所示），该进度计划经过了监理工程师审核批准。



在施工中发生如下事件：

由于甲供材料未及时到场，造成工作C延误2周，人员窝工费2万元。B工作由于施工单位机械出现问题，导致停工2周，人员窝工费3万元；D工作施工期间预见百年不遇的暴雨导致停工5周，施工单位自有机械损失3万元，施工现场待安装材料损失2万元，人员窝工费1万元。



问题：

1.根据双代号网络图，找出关键线路（用工作表示），计算工期是多少周？



答：⑴关键线路：A→B→F→H→I→L。

⑵总工期：2+4+5+1+3+3=18周。



2.施工单位可以索赔的工期和费用为多少？并说明理由。

答：⑴C工作的工期可索赔1周，费用可索赔2万元；理由：甲供材料未及时到场属建设方责任，所以费用可以索赔；C工作为非关键工作，总时差为1周，C工作延误两周，可索赔一周。

⑵B工作的工期与费用不可索赔；理由：施工单位机械出现故障属于施工单位的责任。

⑶D工作的工期可索赔2周，费用可索赔2万元；理由：百年不遇的暴雨属于不可抗力，不可抗力造成的工期延误可以顺延，D工作为非关键工作，总时差为3周，可索赔2周；费用可索赔2万元，不可抗力造成的窝工费和施工单位机械设备损失费由施工单位承担，施工现场待安装材料损失由建设单位承担。



 考点48 检测试验管理基本规定

施工现场应建立健全检测试验管理制度，施工项目技术负责人应组织检查检测试验管理制度的执行情况。检测试验管理制度应包括：岗位职责、现场试样制取及养护管理制度、仪器设备管理制度、现场检测试验安全管理制度、检测试验报告管理制度。



建筑工程施工现场检测试验技术管理应按以下程序进行：

⑴制订检测试验计划；

⑵制取试样；

⑶登记台账；

⑷送检；

⑸检测试验；

⑹检测试验报告管理。



习题：背景资料  某新建办公楼，建筑面积25000㎡，地下一层，地上十二层，首层层高4.5m，其余均为3.5m，基础采用钢筋混凝土预制桩，采用锤击沉桩法施工。某施工单位中标该项目，与建设单位签订了施工总承包合同。



施工现场建立健全检测试验管理制度，由施工项目质量负责人组织检查检测试验管理制度的执行情况。



问题：试验管理制度的执行情况检查是否妥当，说明理由。检测实验管理制度应包括哪些内容？



答：⑴不妥当；理由：应由施工项目技术负责人组织检查检测试验管理制度的执行情况。

⑵检测试验管理制度应包括：岗位职责、现场试样制取及养护管理制度、仪器设备管理制度、现场检测试验安全管理制度、检测试验报告管理制度。



 考点49 材料检验见证与送样

需要见证检测的检测项目，施工单位应在取样及送检前通知见证人员。

见证人员发生变化时，监理单位应通知相关单位，办理书面变更手续。

见证人员应对见证取样和送检的全过程进行见证并填写见证记录。

检测机构接收试样时应核实见证人员及见证记录，见证人员与备案见证人员不符或见证记录无备案见证人员签字时不得接收试样。



习题：背景资料  某大学新建图书馆，地下两层，地上二十层，建筑面积12500㎡。框架-剪力墙结构。施工单位委派质量员A作为取样员，监理单位委派监理员B作为见证人员共同取样送检，在一次钢筋检验见证与送样过程中，施工单位质量员A在取样后通知监理员B共同送检，监理员B因不在现场而让监理员C替代B去送检，监理员C未填写见证记录，送检到检测机构后，施工单位质量员告知检测员工程项目名称后，检测员对试样进行接收。



问题：指出见证取样送检过程中不妥之处，并说明理由。



答：不妥之处一：施工单位质量员A在取样后通知监理员B共同送检；

理由：要见证检测的检测项目，施工单位应在取样及送检前通知见证人员。



不妥之处二：监理员B因不在现场而让监理员C替B去送检；

理由：见证人员发生变化时，监理单位应通知相关单位，办理书面变更手续。



不妥之处三：监理C未填写见证记录；

理由：见证人员应对见证取样和送检的全过程进行见证并填写见证记录。



不妥之处四：施工单位质量员告知检测员工程项目名称后，检测员对试样进行接收；

理由：检测机构接收试样时应核实见证人员及见证记录，见证人员与备案见证人员不符或见证记录无备案见证人员签字时不得接收试样。



 考点50 一般脚手架安全控制要点

1.脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。



2.手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。



3.高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置，中间各道剪刀撑之间的净距不应大于15m。24m以上的双排脚手架应在外侧全立面连续设置剪刀撑。剪刀撑斜杆与地面的倾角应在45°～60°之间，剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。





4.50m以下（含50m）脚手架连墙件应按3步3跨进行布置，50m以上的脚手架连墙件应按2步3跨进行布置。开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m，连墙件应从架体底层第一步纵向水平杆处开始设置。



5.脚手架的内部检查与验收应由项目经理组织，项目施工、技术、安全、作业班组负责人等有关人员参加，按照技术规范、施工方案、技术交底等有关技术文件，当脚手架分段搭设、分段使用时，应进行分段验收，在确认符合要求后，方可投入使用。



习题：背景资料 某市新建商场工程，建筑面积15000㎡，基坑开挖深度6m，地下二层，地上十五层，每层层高3.5m。基础采用桩基，框架-剪力墙结构。外墙装修，采用落地式钢管脚手架（双排），脚手架的搭设高度为30m。施工过程中，施工单位项目技术负责人组织有关人员进行脚手架的内部检查。检查过程中发现纵向扫地杆采用直角扣件固定在立杆上，其与底座上皮的距离为300mm；剪刀撑之间的净距为12m，其斜杆与地面的倾角为30°；连墙件按四步三跨进行布置。



问题：指出脚手架检查中的不妥之处，并说明理由。



答：⑴不妥之处一：施工单位项目技术负责人组织有关人员进行脚手架的内部检查；

理由：脚手架的内部检查与验收应由项目经理组织。



不妥之处二：纵向扫地杆采用直角扣件固定在立杆上，其与底座上皮的距离为300mm；

理由：纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。



不妥之处三：剪刀撑之间的净距为12m，其斜杆与地面的倾角为30°；

理由：24m以上的双排脚手架应在外侧全立面连续设置剪刀撑，剪刀撑斜杆与地面的倾角应在45°~60°。



不妥之处四：连墙件按四步三跨进行布置；

理由：50m 以下（含50m）脚手架连墙件应按三步三跨进行布置。



 考点51 防护栏杆的设置要求

1.防护栏杆应由上、下2道横杆及栏杆柱组成，上杆离地高度为1.0～1.2m，下杆离地高度为0.5～0.6m。除经设计计算外，横杆长度大于2m时，必须加设栏杆柱。

2.防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置高度不低于18cm的挡脚板或40cm的挡脚笆，板与笆下边距离底面的空隙不应大于10mm。



习题：关于防护栏杆的设置要求，下列说法错误的是（    ）。

A.防护栏杆应由上、下2道横杆及栏杆柱组成

B.上杆离地高度为1.0～1.2m

C.除经设计计算外，横杆长度大于1.5m时，必须加设栏杆柱

D.防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置高度不低于18cm的挡脚板或40cm的挡脚笆



【答案】C

【解析】C选项错误，除经设计计算外，横杆长度大于2m时，必须加设栏杆柱。



 考点52 施工安全检查评定等级

1.建筑施工安全检查评定的等级划分应符合下列规定：

⑴优良

分项检查评分表无零分，汇总表得分值应在80分及以上。

⑵合格

分项检查评分表无零分，汇总表得分值应在80分以下，70分及以上。

⑶不合格

①当汇总表得分值不足70分时；

②当有一分项检查评分表为零分时。





2.当建筑施工安全检查评定的等级为不合格时，必须限期整改达到合格。



习题：背景资料  某市新建商场，地下一层，地上十层，建筑面积9500㎡，钢筋混凝土框架结构，基坑采用悬臂式支护结构，开挖深度5m。建设单位通过公开招标的方式确定施工单位A中标，建设单位与施工单位依据建设工程施工合同（示范文本）》（GF-2017-0201）签订了施工总承包合同。公司按照《建筑施工安全检查标准》JGJ59-2011对现场进行检查评分，汇总表总得分为80分，其中施工机具分项检查评分表得零分。



问题：按照《建筑施工安全检查标准》JGJ59-2011，建筑施工安全检查评定的等级分为哪些？确定该次安全检查评定等级，并说明理由。



答：⑴按照《建筑施工安全检查标准》JGJ59-2011，建筑施工安全检查评定的等级分为优良、合格、不合格。

⑵该次安全检查评定等级为不合格；理由：因为检查施工机具检查评分表得0分，根据施工安全评定等级第三点要求，当有一分项检查评分表得零分时，则评定等级为不合格。



 考点53 竣工调值公式法

用调值公式法调价，按下式计算：

P=P0（ao+a1A/Ao+a2B/B0+a3C/C0+a4D/D0）

式中P——工程实际结算价款；

P0——调值前工程进度款；

ao——不调值部分比重；

a1、a2、a3、a4——调值因素比重；

A、B、C、D——现行价格指数或价格；

A0、B0、C0、D0——基期价格指数或价格。



习题：背景资料 某拟建加工厂区，建筑面积25000m²，其中包括1栋办公楼，一栋宿舍，5栋钢结构厂房，一栋锅炉房。综合楼为钢筋混凝土框架结构，地上三层，建设单位经公开招标，最终B施工单位中标，项目中标后，在法定时间内完成合同谈判与签订工作。签约合同价为61813.90万元。



合同中约定，根据人工费和四项主要材料和价格指数对总造价按调值公式法进行调整。各调值因素的比重、基准和现行价格指数如下表：



问题：列式计算经调整后的实际计算价款应为多少万元？（精确到小数点后2位）。



答：不调值部分比重a0=1-（0.15+0.30+0.12+0.15+0.08）=0.20。

实际结算价款P=P0（a0+a1×A/A0+a2×B/B0+a3×C/C0+a4×D/D0+a5×E/E0）

=61813.90×（0.2+0.15×1.12/0.99+0.30×1.16/1.01+0.12×0.85/0.99+0.15×0.80/0.96+0.08×1.05/0.78）=64902.99万元。





 考点54 分项工程的质量验收

1.分项工程可按主要工种、材料、施工工艺、设备类别进行划分。

2.分项工程应由专业监理工程师（建设单位项目专业技术负责人）组织施工单位项目专业技术负责人等进行验收。



习题：分项工程可按主要（    ）进行划分。

A.工种

B.施工工艺

C.设备类别

D.施工段

E.楼层



【答案】ABC

【解析】分项工程可按主要工种、材料、施工工艺、设备类别进行划分。



 考点55 室内环境质量验收

1.民用建筑工程根据控制室内环境污染的不同要求，划分为以下两类：

⑴Ⅰ类民用建筑工程：住宅、居住功能公寓、老年人照料房屋设施、幼儿园、学校教室、学生宿舍等民用建筑工程；

⑵Ⅱ类民用建筑工程：办公楼、商店、旅馆、文化娱乐场所、书店、图书馆、展览馆、体育馆、公共交通等候室、餐厅等民用建筑工程。



习题：根据控制室内环境污染的不同要求，下列属于Ⅰ类民用建筑工程的有（    ）。

A.旅馆

B.公寓

C.书店

D.学校教室

E.住宅



【答案】DE

【解析】民用建筑工程根据控制室内环境污染的不同要求，划分为以下两类：

⑴Ⅰ类民用建筑工程：住宅、居住功能公寓、老年人照料房屋设施、幼儿园、学校教室、学生宿舍等民用建筑工程；

⑵Ⅱ类民用建筑工程：办公楼、商店、旅馆、文化娱乐场所、书店、图书馆、展览馆、体育馆、公共交通等候室、餐厅等民用建筑工程。
